不同的温度测量方法

2021-11-24       来源:www.weilianchina.com

不同的温度测量方法

工业温度是一个主要的物理量。工业中有不同的温度测量方法。温度测量的不同方法是:

1.机械方法:
玻璃温度计中的汞
这包括一个非常细孔的玻璃管,底部连接到一个储液罐,顶部密封。所测量的汞量是封闭的。当温度计被加热时,水银的膨胀比
玻璃大得多,因此被迫在管子中上升 刻度固定在侧面。

双金属温度计
双金属温度计 维连温度传感器
将两种线膨胀系数不同的金属焊接在一起并轧制成所需的厚度。双金属的实际运动是其一端固定的柔韧性,直的双金属条会
与其温度成正比,与其长度的平方成正比,与其加厚成反比。

补偿温度计系统:
提供补偿是为了抵消环境温度变化的影响。充液膨胀热系统中的补偿由第二管和螺旋元件组成,两者都充液。
这两个元件的构造使得测量螺旋漂浮在一个可移动的底座上,该底座的位置由补偿螺旋控制。两个管子和螺旋管在体积上相匹配,因此
仪器外壳和毛细管上的温度变化会从两个螺旋管产生相等的运动。这种运动相互无效,因此只有通过改变灯泡温度产生的运动才能驱动记录笔。

充气温度计:
充气温度计 维连温度传感器
这种类型取决于由于温度升高导致的确认气体(恒定体积)的压力增加。这种系统中温度和压力的关系遵循查尔斯定律,可以表达。
该系统在高压下填充。因此,温度每升高一度,增加的压力就大于填充压力低时的压力。氮气是此类系统中使用最多的气体,因为它化学
插入并具有良好的热膨胀系数。

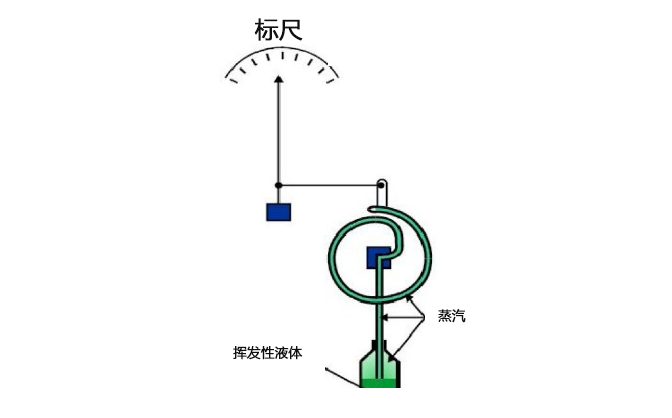

蒸汽压力温度计:
蒸气压温度计取决于液体的蒸气压,液体仅部分填充系统。在低温下,每个单位温度进料的蒸气压增加很小,在较高温度下,
蒸气压变化要大得多。

2.电测温法

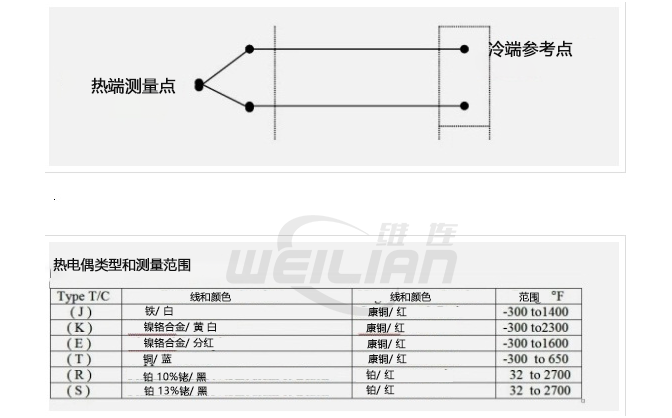

热电偶
它是一种简单的设备,由末端连接的不同金属线组成。当每根导线中的一根连接到测量仪器上时,热电偶就成为一个准确灵敏的温度测量装置
热电偶 维连温度传感器

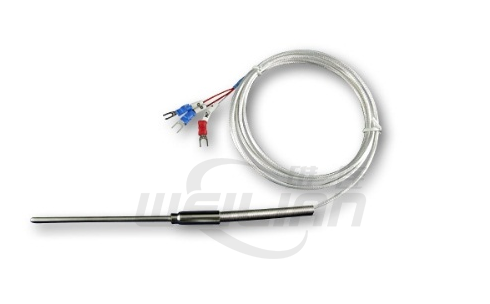

电阻 – 温度检测器 (RTD)
电阻 – 温度检测器 (RTD) 维连温度传感器
RTD 通常用于精确的温度测量。它由缠绕在绝缘体上并封装在金属中的五根电线组成。电阻温度计的大部分护套类似于双金属温度计
灯泡的护套。

原理:“电阻随温度升高而增加”
Rt,= Ro (1 + α t )
Rt,= 测得的温度电阻。
Ro.= 零温度电阻。
α = Co. 关闭热(膨胀)。
t = 要测量的温度。

这些金属具有正的膨胀温度系数。因此电阻随着温度的升高而增加。
使用的材料类型: (1) 铂 (2) 镍
这些金属具有正温度膨胀系数。因此电阻随着温度的升高而增加。

电阻或 Pt100 的计算。
Ro = 100
x 铂 = 0.00385 /c。
计算 100'c 时的电阻。
R100 = 100 [ 1+ ( 38.5 x 10 4 x 100 ) ]
= 100 + (100 x 0.385)
R100 = 138.5
100'c 处的阻力 = 138.5

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
