4-20 mA变送器接线类型:2 线、3 线、4 线

2021-12-14       来源:www.weilianchina.com

4-20 mA 温度变送器接线类型:2 线、3 线、4 线

变送器可提供多种信号输出。4-20mA 模拟信号是迄今为止工业应用中最常用的信号。存在几种物理 4-20mA 接线选项。本指导说明旨在概述这些选项。

工业变送器可用于监测许多参数,包括压力、温度和流量等。气体探测器/变送器提供4-20mA输出,其中 4 mA 相当于零读数,20 mA 相当于校准范围的满量程读数。该信号被发送到远程控制面板。控制面板使用该信号并通过继电器触点激活执行动作。例如声音和视觉警报或启动一些跳闸甚至工厂关闭程序。

温度变送器通常需要 24Vdc 电源。该电源可以从变送器本地获得,也可以直接从相关的控制面板提供。

4-20 mA 变送器接线
存在多种温度变送器接线选项。相关控制面板的设计决定了应该使用哪个选项。

这些接线选项包括:

●电流源变送器,非隔离(3 线)
●电流吸收变送器,非隔离(3 线)
●完全隔离(4 线)
●两线回路供电的变送器

大多数现代发射器可以采用电流汇或源格式接线,通常通过使用特定终端或发射器内链路的位置来进行选择。

然而,一些发射器可能仅限于接收器或源配置。查看变送器技术手册以了解可用选项。

当变送器以电流源配置接线时,控制系统将是电流吸收器,反之亦然。

因此,重要的是要确定以特定配置接线的是变送器还是控制系统。

出于本指南的目的,假设发射器和远程控制面板都需要 24Vdc 电源。

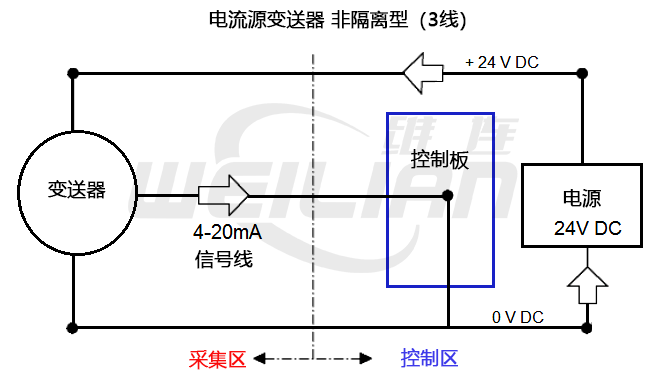

电流源变送器,非隔离(3 线)
这是现代 4-20mA 变送器最常见的配置。

变送器和控制面板可以使用相同的 24V 和 0V 直流电源线。

在4-20mA信号流经24V直流线和信号线到控制器。
电流源变送器,非隔离(3 线) 维连温度传感器
好处
●变送器只需要三个电缆芯。
●变送器和控制面板均可使用公共电源。
缺点
●任何电气干扰或拾取都可能沿信号线传输,这可能会在控制面板中产生虚假警报

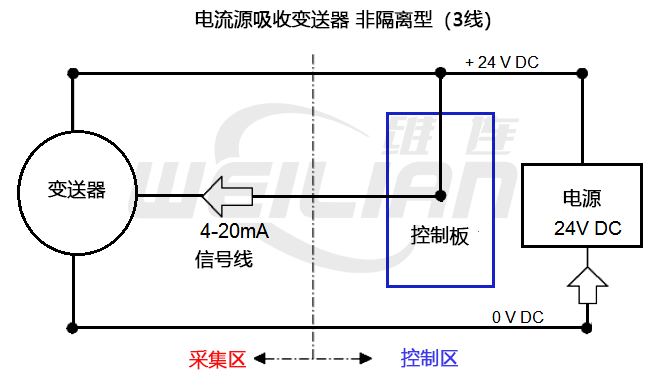

电流吸收变送器,非隔离(3 线)
变送器和控制面板可以使用相同的 0V 和 24V 直流电源线。4-20mA的信号流经0V直流线路和信号线到控制器。
电流吸收变送器,非隔离(3 线) 维连温度传感器


好处
●变送器只需要三个电缆芯。
●变送器和控制面板均可使用公共电源。


缺点
●任何电气干扰或拾取都可能沿信号线传输,这可能会在控制面板中产生虚假警报。

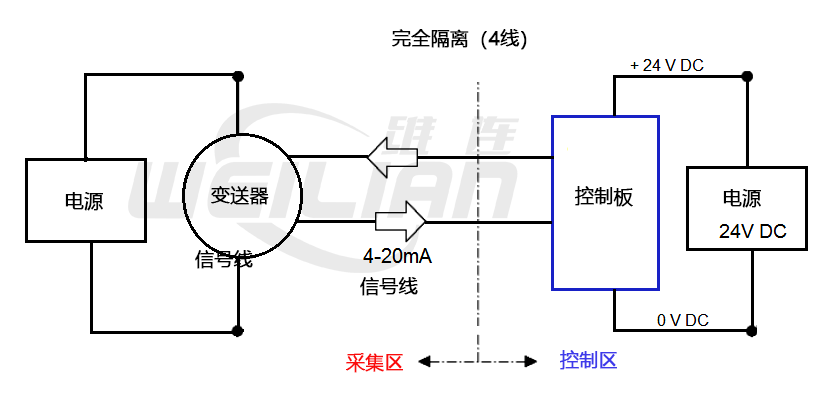

完全隔离(4 线)
变送器和控制面板使用单独的电源。4-20mA 信号流经变送器和控制面板之间的两个独立电缆芯。

假设驱动 4-20mA 回路的电源来自控制面板。
完全隔离 4线 维连温度传感器


好处
●电源线上的电气干扰不会转移到 4-20mA 信号线上,从而降低了控制器接收到虚假信号的风险。


缺点
●与电流吸收器和电流源选项相比,每个发射器都需要额外的电缆芯线。
●变送器和控制面板都需要单独的电源。


两线回路供电变送器
这种配置通过变送器和控制面板之间的两线回路连接提供电源和 4-20mA 信号。

并非所有变送器都可以采用这种格式接线,并且必须专门设计以适应这种配置。
两线回路供电变送器 维连温度传感器


好处
●具有低功耗。
●变送器只需要两个电缆芯。


缺点
●变送器离散故障信号不能设置为 0mA,因为此配置在故障条件下继续消耗一些电流。此配置不适用于需要 0mA 信号进行故障指示的控制面板。


由于故障和零读数之间可用的 mA 范围缩小,低于 4mA 的状态信号受到限制。不适用于耗电的发射器,例如催化气体检测器或使用光学加热元件的红外气体检测器。
