TR系列热敏电阻温度传感NTC温度探头 维连温度传感器
TR系列热敏电阻温度传感NTC温度探头

维连的TR系列 NTC 热敏电阻温度传感探头由特殊配方的金属氧化物陶瓷材料制成,其传感温度非常准确。这些 NTC 热敏电阻温度传感探头提供多种具有定制设计功能的外壳,不仅易于安装在所有外形尺寸内,而且具有极快的响应时间和高精度,可指定高达 ±0.2ºC .

了解 NTC 热敏电阻温度传感器特性
NTC 热敏电阻的电气特性结合起来描述了热敏电阻传感器的电阻与温度响应。了解这一点对于为给定应用选择zui佳热敏电阻传感器非常重要。所有 PAN 系列的规格都具有以下特性:

标称电阻@25°C (Ω)

●提供计算传感器在其可用温度范围内的任何其他温度下的电阻所需的参考。
●允许为点匹配或曲线匹配应用选择正确的传感器。


电阻温度系数 α, α (%/°C)

●零功率电阻相对于温度的变化率。
●表示热敏电阻的电阻与温度响应的斜率或灵敏度,表示为每度的百分比,并表示为 %/°C。


电阻容差(5%、3%、2%、1%)

●通过将给定温度乘以电阻温度系数得出。


温度公差(1.0°C、0.5°C、0.2°C、0.1°C)

●表示与热敏电阻标称 RT 曲线的偏差(以摄氏度为单位)。
●在特定的曲线匹配温度范围内,温度容差是一致的。
●通常为点匹配热敏电阻指定电阻容差。


热时间常数(秒)

当在零功率条件下经受温度的阶跃函数变化时,热敏电阻改变初始温度和zui终体温之间差异的 63.2% 所需的持续时间。


温度精度 (ºC)

●计算为电阻容差除以温度系数 (Alpha)。给定相同的 Alpha,更好的容差会产生更好的准确性。


zui大额定功率 (mW)

●热敏电阻在保持其特性可接受的稳定性的同时,将在较长时间内耗散的zui大功率(以毫瓦为单位)。


Beta 容差 (1.0%)

●适用于所有TR系列 NTC 热敏电阻传感器


耗散常数 (mW/°C)

●在特定环境温度下,热敏电阻的功耗变化与体温变化的比率,以毫瓦/摄氏度表示。


材料常数 Beta, β (°K)

●表示 RT 曲线的形状,是一种温度下的电阻与另一温度下的电阻相比的量度。
●使用 Beta 方程计算,以开氏度 (°K) 表示。
●Beta 方程需要两个 RT 数据集,对于大多数工业要求来说足够准确。
●除非另有说明,Beta 是使用 25°C 至 85°C 的温度范围计算的。

计算电阻温度
Steinhart-Hart (°K) 或 Beta (ß) 方程均可用于计算。Steinhart-Hart 更多地涉及这两者,但也更准确,因为需要三个 RT 数据集而不是两个。

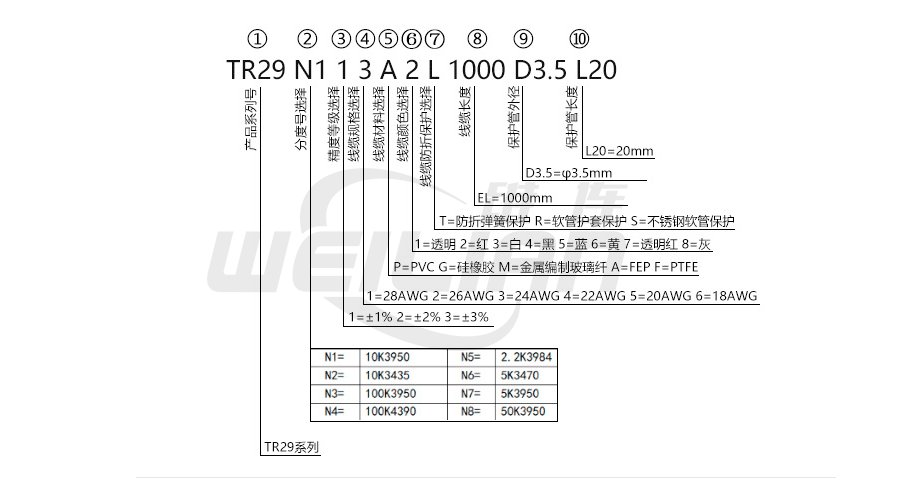

热敏电阻温度传感器系列选型表

TR系列热敏电阻温度传感NTC温度探头 维连温度传感器

TR热敏电阻温度传感器系列列表

(探头组件 / 环氧树脂)
环氧树脂浸涂 NTC 热敏电阻焊接在带护套的 Teflon / PVC 电线之间

(探头组件/环形接线片)
环氧树脂浸涂 NTC 热敏电阻封装在镀锡铜环形接线片中

(探头组件/螺纹金属管和六角)
NTC 热敏电阻封装在耐用不锈钢合金管的尖端,带有锥形螺纹六角螺钉

(探头组件/封闭式金属管)
NTC 热敏电阻内置耐用不锈钢合金管和环氧树脂填充

探头组件/螺纹尖端和六角)
NTC 热敏电阻封装在铝制六角螺钉内,直螺纹

当您找到zui适合您的项目的样品时,我们总是提供免费样品,如果您不确定,请联系我们的工程师,他们可以帮助您确定哪种TR热敏电阻温度传感器适合您。
