什么是热敏电阻? 维连温度传感器热敏电阻


什么是热敏电阻

不同的热敏电阻热敏电阻是一种温度敏感电阻器。它们通常用作温度传感器。术语热敏电阻是“热”和“电阻”这两个词的缩写。所有电阻器都对温度有一定的依赖性,这由它们的温度系数描述。在大多数情况下,温度系数被最小化,但在热敏电阻的情况下,实现了高温度系数。与大多数其他电阻器不同,热敏电阻器通常具有负温度系数 (NTC),这意味着电阻会随着温度升高而降低。这些类型称为NTC 热敏电阻。具有正温度系数的热敏电阻称为PTC热敏电阻(Positive Temperature Coefficient)。

热敏电阻定义
热敏电阻是电阻值随温度变化而显着变化的电阻器。


热敏电阻类型和应用
热敏电阻通常是陶瓷半导体。在大多数情况下,它们由金属氧化物组成,经过干燥和烧结以获得所需的形状因子。氧化物和添加剂的类型决定了它们的特性。对于NTC热敏电阻,常见的材料包括钴、镍、铁、铜和锰。对于PTC热敏电阻,常用的材料有钡、锶和钛酸铅。

NTC热敏电阻
的NTC型需要在宽的温度范围内的电阻变化时使用。它们通常用作 -55 °C 至 200 °C 范围内的温度传感器,尽管它们可以用来测量更低或更高的温度。它们的受欢迎程度可以归因于它们的快速响应、可靠性、稳健性和低廉的价格。

PTC热敏电阻
的PTC类型 需要在一定温度下的电阻的突然变化时使用。它们表现出高于定义温度的电阻突然增加,称为开关温度、转变温度或居里温度。最常见的开关温度范围为 60 °C 至 120 °C。它们通常用于自调节加热元件和自复位过电流保护。

  NTC 正温度系数
温度系数 消极的 积极的
金属氧化物 钴、镍、铁、锰、钛 钡、铅、钛酸锶
常用温度范围 -55°C 至 200°C 60 °C 至 120 °C(切换温度)
应用 温度传感和控制、浪涌电流限制、流量测量 过流保护、自调节加热器、延时、液位感应

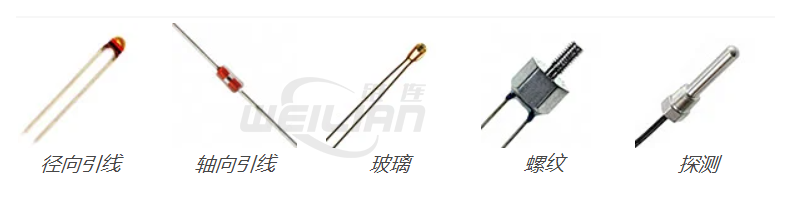

热敏电阻包
有多种封装类型和尺寸可供选择。径向引线型是最常见的,主要由环氧树脂构成。对于恶劣环境下的应用,玻璃封装的封装更适合。还提供集成封装,例如螺纹外壳、接线片或探头,以便于安装。下图显示了一些可用包类型的示例。

热敏电阻封装示例
热敏电阻封装示例 维连温度传感器

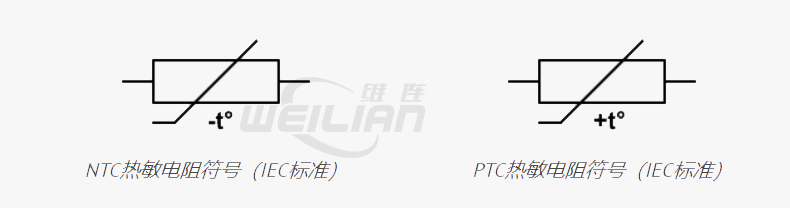

热敏电阻符号
根据 IEC 标准使用以下符号。
热敏电阻符号 维连温度传感器
