低温线规格

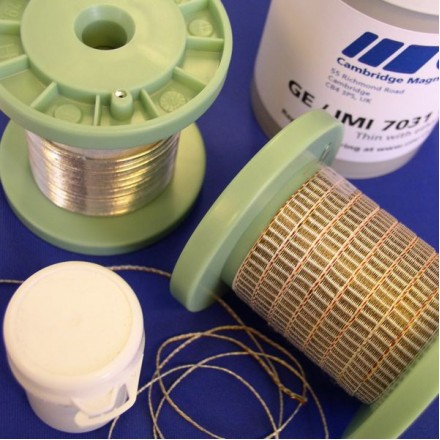

低温线特点
用于zui大限度地减少热泄漏到传感器和低温系统中,低温线比铜线具有低得多的热导率(和更高的电阻率)。zui常见的低温线材是磷青铜。这种电线有单、二和四引线配置。四引线配置有 Quad-twist™(两条双绞线)或 Quad-lead™(带状)。线规为 32 或 36 AWG,使用聚酰亚胺或聚乙烯醇缩甲醛 (Formvar®) 来绝缘电线。其他常见的低温线包括锰、镍铬合金加热线和 HD-30 重型铜线。

单股低温线 — WSL-32、WSL-36
非磁性金属丝 维连电子
单股低温线特点
●磷青铜丝
●非铁磁性
●单股
●32 和 36 AWG
●聚酰亚胺绝缘(WSL-32)
●Formvar® 绝缘材料,透明 (WSL-36)
非磁性 (NM) 单引线 (SL) 线是磷青铜(CuSnP 合金)线。该导线的电阻从室温到氦气温度的温度依赖性相对较低。

WSL-32 可用于需要更坚固和更“坚固”引线的传感器安装。
WSL-36 线推荐用于一般传感器安装。

双绞线 — WCT-34
双绞线 维连电子
双绞线特点
●镀银铜
●34 AWG
●Teflon® 绝缘材料
这些低电阻双绞线非常适合延长低温传感器的引线长度。

Duo-Twist™ 低温线 — WDT-32、WDT-36
Duo-Twist™ 低温线 维连电子
Duo-Twist™ 低温线特点
●磷青铜丝
●非铁磁性
●单对双绞线(2 线)
●颜色编码(阴极绿色,阳极透明)
●zui小化拾音器噪音
●32 和 36 AWG
●聚酰亚胺绝缘
Duo-Twist™ 是 32 或 36 AWG 磷青铜线的单对双绞线(2 根导线),以每厘米 3.15 捻(每英寸 8 捻)的速度捻制。当需要zui小化通过引线的感应电流对二极管传感器或样品产生拾取噪声的任何可能性时,该导线是一个不错的选择。

Quad-Lead™ 低温焊丝 — WQL-32、WQL-36
Quad-Lead™ 低温焊丝  维连电子
Quad-Lead™ 低温焊丝特点
●磷青铜丝
●非铁磁性
●四色编码引线
●32 和 36 AWG
●聚酰亚胺绝缘
Quad-Lead™ 导线是一种 4 线“带状电缆”,与使用单根导线相比,它使导线的散热和包扎更容易。使用 Quad-Lead™ 导线可轻松制作无感(双线)绕组,用于散热器和加热器。此外,导线采用颜色编码,便于识别导线,并可拆分为 2 对线。Quad-Lead™ 线由于其低磁阻,还可用于磁场应用中的标准 4 引线测量。
注意: Quad-Lead™ 导线使用 Bond Coat 999 键合膜制成“带状电缆”。这种粘合剂会在 160 至 180 °C 以上软化。可以通过加热或使用旋转磨损式机械剥线器(推荐:Eraser 公司 RT2S Magnet Wire Stripper)分离单根电线。
请勿使用任何锋利的刀片分开电线,否则会造成损坏。

Quad-Twist™ 低温线材 — WQT-32、WQT-36
Quad-Twist™ 低温线材 维连电子
Quad-Twist™ 低温线材特点
●磷青铜丝
●非铁磁性
●2 双绞线(4 线),颜色编码
●zui小化拾音器噪音
●聚酰亚胺绝缘(WQT-32)
●Formvar® 绝缘材料 (WQT-36)
Quad-Twist™ 是 32 或 36 AWG 磷青铜线的 2 对双绞线(4 根引线)。每对包括每厘米 3.15 捻(每英寸 8 捻),并且 2 对以每厘米 1.57 捻(每英寸 4 捻)缠绕。当需要zui小化通过引线的感应电流对二极管传感器或样品的拾取噪声时,该导线是一个不错的选择。将一根双绞线用于传感器激励,另一根双绞线用于传感器输出电压,以zui大限度地减少电磁噪声的拾取。

锰铜线 — WMW-30、WMW-32、WMW-36
锰铜线 维连电子
锰铜线特点
●标称 83% 铜、13% 锰和 4% 镍
●非铁磁性
●30、32 和 36 AWG
●重型 Formvar® 绝缘材料
锰铜线通常用于非磁性应用中的低温恒温器接线或加热器要求。

重型引线 — WHD-30
重型引线  维连电子
重型引线特点
●30 AWG
●7 根 38 AWG 镀银绞合铜绞线
●黑色蚀刻 Teflon® 用于与环氧树脂粘合
这种更坚固的电线可用作需要或需要低电阻加热器的低温环境中电阻加热器的引线。

镍铬合金加热丝 — WNC-32
镍铬合金加热丝 维连电子
镍铬合金加热丝特点
●标称 80% 镍,20% 铬
●非铁磁性
●32 AWG
●聚酰亚胺绝缘
这种高电阻线通常用于加热器要求。相对较大的导线尺寸提供了足够的表面积以耗散导线内产生的热量,而导线温度仅适度升高。

材料特性 磷青铜 镍铬合金 锰铜
熔程 1223 K 至 1323 K 1356 千 1673千 1293千
热膨胀系数 1.78 × 10 -5 20×10 -6 19 × 10 -6
化学成分(标称) 94.8% 铜、5% 锡、0.2% 磷 80% 镍,20% 铬 83% 铜、13% 锰、4% 镍
电阻率(293 K) 11 µΩ•cm 1.7 µΩ•cm 120 µΩ•cm 48 µΩ•cm
导热系数(W/(m•K)) 0.1K 不适用 9 不适用 0.006
0.4K 不适用 30 不适用 0.02
1 千 0.22 70 不适用 0.06
4K 1.6 300 0.25 0.5
10 千 4.6 700 0.7 2
20 千 10 1100 2.6 3.3
80 千 25 600 8 13
150 千 34 410 9.5 16
300 千 48 400 12 22



  工作组 电阻 (Ω/m) 直径(毫米) 熔断电流空气 (A) 熔断器电流真空度 (A) 潜在客户数量 姓名 绝缘直径(mm) 绝缘类型 绝缘热额定值 (K) 绝缘击穿电压(VDC)
  4.2K 77 千 305 千
磷青铜 32 3.34 3.45 4.02 0.203 4.2 3.1 1 SL-32 0.241 聚酰亚胺 500 400
2 DT-32 0.241 聚酰亚胺
4 QT-32 0.241 聚酰亚胺
QL-32 0.241 聚酰亚胺
36 8.56 8.83 10.3 0.127 2.6 1.4 1 SL-36 0.152 Formvar ® 378 250
2 DT-36 0.152 聚酰亚胺 500 400
4 QT-36 0.152 Formvar ® 378 250
QL-36 0.152 聚酰亚胺 500 400
镍铬合金 32 33.2 33.4 34 0.203 2.5 1.8 1 NC-32 0.241 聚酰亚胺 500 400
30 0.003 0.04 0.32 0.254 10.2 8.8 1 HD-30 0.635 铁氟龙® 473 250
34 0.0076 0.101 0.81 0.160 5.1 4.4 2 CT-34 0.254 铁氟龙® 473 100
锰铜 30 8.64 9.13 9.69 0.254 4.6 4.3 1 MW-30 0.295 Formvar ® 378 400
32 13.5 14.3 15.1 0.203 3.8 3.5 1 MW-32 0.241 Formvar ® 400
36 34.6 36.5 38.8 0.127 2.6 2.5 1 MW-36 0.152 Formvar ® 250

磷青铜丝
磷青铜丝 维连电子

磷青铜线(Quad-Lead™、Quad-Twist™、Duo-Twist™ 和非磁性)几乎适用于所有低温应用。这些电线的低磁阻使它们成为磁场使用的理想选择。

物理性质

熔化范围: 1,223 K 至 1,323 K(950 °C 至 1050 °C)

热膨胀系数: 1.78×10 -5

热导率: 293 K 时为 48 W/(m • K)

电阻率(退火): 1.15 × 10 -7 Ω • m 在 293 K

比热: 376.4 J/(kg•K)

应力消除温度(1 小时): 423 K 至 498 K(150 °C 至 225 °C)

化学成分:标称94.8%铜、5%锡、0.2%磷

电线绝缘
聚酰亚胺
聚酰亚胺绝缘是迄今为止可用于低温接线的zui通用的绝缘选项。它将在超过 493 K (220 °C) 的温度下运行以进行间歇性工作,并且具有出色的耐化学溶剂性和耐烧毁性。聚酰亚胺具有出色的耐辐射性,因此广泛用于航天和高能物理应用。聚酰亚胺可在端子准备过程中通过机械方式去除,32 AWG 的额定电压为 3525 VAC,36 AWG 的额定电压为 2525 VAC。

聚乙烯醇缩甲醛 (Formvar ® )
Formvar ®具有优异的机械性能,例如耐磨性和柔韧性。该薄膜在低温下可承受过度伸长而不会破裂,使其成为超低温下弯曲半径小的布线应用的绝佳选择。但是,建议小心,因为 Formvar® 在与甲苯、石脑油和二甲苯等溶剂接触时容易开裂,因此,应在涂漆前进行退火预热。Formvar® 可在端子准备期间机械移除,额定电压为 3525 VAC(32 AWG)、2525 VAC(36 AWG)。

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
