温控器工作原理

恒温器是一种用于在冰箱、空调、熨斗等系统和许多设备中保持所需温度的设备。

恒温器的工作原理是固体材料的热膨胀原理。

双金属片温控器

传统的恒温器有两块不同的金属用螺栓固定在一起，形成所谓的双金属条（或双金属条）。该条在连接到加热系统的电路中充当桥梁。通常情况下，“电桥已关闭”，条带通过电路带电，并打开加热。当钢带变热时，其中一种金属比另一种金属膨胀得更多，因此整个钢带会略微弯曲。最终，它弯曲得太厉害，以至于断开了电路。“电桥升起”，电立即断电，暖气断电，房间开始降温。

但是接下来会发生什么？随着房间冷却，条带也冷却并弯曲回原来的形状。迟早，它会重新回到电路中并使电流再次流动，因此加热会重新打开。通过调整温度刻度盘，您可以更改电路开启和关闭的温度。因为金属条的膨胀和收缩需要一些时间，所以加热不是每隔几秒钟就不断地打开和关闭，这将毫无意义（而且很烦人）；根据您家的隔热情况以及室外的寒冷程度，恒温器关闭后可能需要一个小时或更长时间才能重新打开。

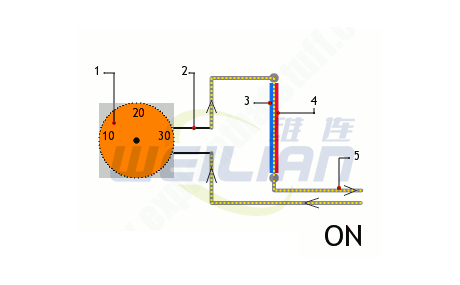

双金属恒温器如何打开和关闭

1.外部刻度盘可让您设置恒温器打开和关闭的温度。
2.表盘通过电路连接到温度传感器（双金属条，此处显示为红色和蓝色），通过或多或少弯曲来打开和关闭电路。
3.双金属（“双金属”）条由两个单独的金属条固定在一起制成：一块黄铜（蓝色）用螺栓固定在一块铁（红色）上。
4.当铁变热时，铁的膨胀小于黄铜，因此随着温度升高，双金属条向内弯曲。
5.双金属条形成电路（灰色路径）的一部分。当条带冷却时，它是直的，因此它充当了电流可以通过的桥梁。电路打开，加热也是如此。当条带温度升高时，它会弯曲并断开电路，因此没有电流可以流动。现在电路已关闭。
