热电偶温度测量误差

热电偶 (TC) 测量中的主要误差来源是什么？

基本上，TC 的行为方式非常可预测——它要么有效，要么无效。话虽如此，有一些事情会一遍又一遍地出现，使它不起作用。

简而言之，您会在 TC 测量中出现错误的主要原因有四个：

1) 选择错误的 TC 类型 –

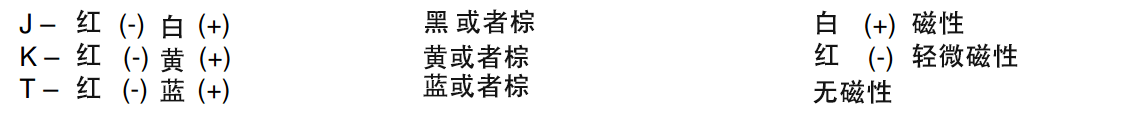

变送器中的TC 类型选择必须始终与正在使用的 TC 匹配。这种错误经常发生。不同的 TC 有不同的曲线、不同的量程和不同的 mV 输出，所以一切都必须匹配。最常见的类型是 J、K 和 T。 1 由于 TC 是彩色编码的，因此很容易检查：

2) TC 结错误 –
由于合金并不完美，TC 具有固有的错误。它们因批次生产而略有不同。由于您正在处理微伏电压，因此稍微关闭一点并不需要太多。标准TC通常约为结点处测得温度的 1%。特殊限值准确度提高两倍，三倍限值准确度提高 4 倍。1 因此，您的精度仅限于 TC 结的精度。除了指定特殊限制外，您对这个错误无能为力。

3) 与 TC 延长线的连接是另一个主要的错误来源。

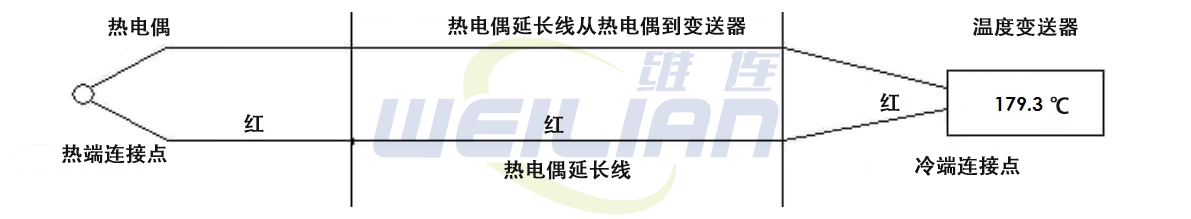

请注意，红线如上所示。如果 TC 延长线装反了，TC 仍然可以工作。只是延长线两端的温度差会出错。不要笑。我们已经多次看到这种情况。

的TC延长线具有相匹配的TC的类型。必须是各自的 TC 线，而不是铜线
不要在过热或过冷的环境中运行 TC 延长线。它的额定温度仅为 0°C 至 200°C（T 型为 -60° 至 + 100°C）

另一个错误来源是热连接不良、使用未补偿的阻隔条和接线螺母。TC 材料应连接到 TC 材料，而不是连接到阻隔条。如果要使用阻隔条，请将 TC 电线放在同一螺钉下，或订购 TC 材料接线片。如果您使用线螺母，请先将 TC 线拧在一起。当你扭曲它时，J 型经常会断裂（迟早）。如果您不在乎 2°-3°，则无需担心 TC 接线片。

如果您正在寻找极高的精度，请不要使用 TC 延长线。使用原始 TC 线运行整个长度。TC延长线仅针对标准TC线的精度而设计。每次转换到新的 TC 线时，都会重新添加 TC 错误。在实验室应用中要小心使用一根电线。

最后，您可以使用 TC 发射器。这些家伙的价格已经跌至 150 美元的范围内。发射器在源头转换、补偿和线性化 TC，消除了 TC 延长线。大多数 TC 变送器在感兴趣的范围内提供 4 – 20 mA。

4) 另一个重要的误差来源是冷端补偿
TC 测量两端的温度差。因此，您可以越准确地测量冷端，就越能准确地测量 TC。冷端通常指定为 1° 或 2°。

尽管冷端规格可能没问题，但如何连接到冷端是另一个问题。您应该在仪表附近用一小圈电线将 TC 带入仪表中。这个想法是使 TC 在冷端接近仪表的温度。由于温差，靠近仪表的 TC 连接处的风扇或热源会产生很大的误差。有时，TC 端子上的一小块泡沫可以产生很大的不同。

为了找到您的 TC 的准确性，您必须将所有错误加起来。有些你可以提高，有些只是野兽的本性。请记住，TC 会在其整个运行过程中测量温度，

顺便说一下，进行一些快速测试以确保 TC 正确连接 - 把手放在它周围。温度应该上升。如果它下降，它是向后的。如果您将 TC 短路，它将读取室温。
