风差压变送器PM-P202CB
风差压变送器PM-P202CB产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
接线方式：
外形尺寸：
选型表：
●差压量程：-100kpa-0& 0~5kpa-700bar
●高性能扩散硅芯体
●紧凑型设计
●多种输出信号可选
●多种电器连接方式
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | |
| 压力 | ±0.2%FS/year（不累计 ) |
| 温度 | ±0.5%FS、0.1 ℃/year（取较大者) |
| 精度 | ±0.1%FS |
| 温度影响 | |
| 压力 | 1.5%FS/100 ℃ |
| 温度 | ≤±0.5%FS/100 ℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | -30 ℃~70 ℃ |
| 零点允差 | ±2%FS |
| 满程允差 | ±2%FS |
| 响应时间 | ≦10ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 保护管直径 | 6mm、8mm等 |
| 电气接口 | 参见订购指南 |
| 外壳防护 | IP65 |
| 抗冲击 | EC 68-2-32 procedure1 |
| 抗振动 | 40g，20-2000Hz |
| 重量 | 约250g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电压输出： | |
| 输出（3线） | zui小0V至zui大10V |
| 供电电压 | 高于满量程输出4V，zui大30Vdc |
| 电流输出： | |
| 输出（2线） | 4-20mA（2线）、4-20mA+HART(2线) |
| 供电电压 | 10-30Vdc |
接线方式：
| 类型 | 端子 | 电流（2线） | 电压（3线） | 电压（4线） | Modbus-RTU RS485 | 电缆颜色 |
| M12*1 | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 棕 |
| 2 | -ve输出 | -ve供电 | 百 | |||
| 3 | +ve输出 | +ve输出 | +ve输出 | A+ | 蓝 | |
| 4 | 0V公用端 | -ve供电 | B- | 黑 | ||
| DIN | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 红 |
| 2 | +ve输出 | -ve供电 | -ve供电 | 黑 | ||
| 3 | +ve输出 | +ve输出 | A+ | 蓝 | ||
| GND | 0V公用端 | -ve输出 | B- | 白 |

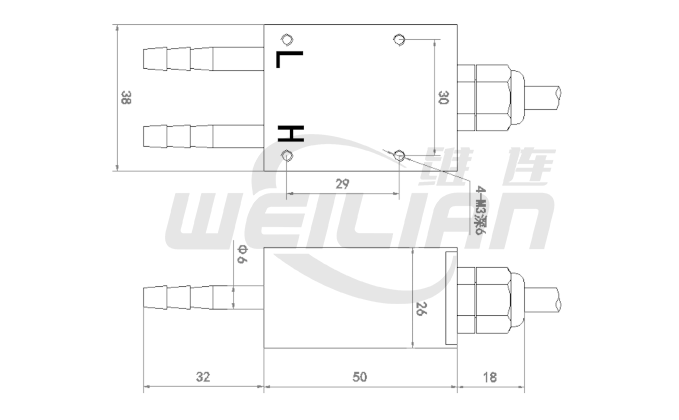

外形尺寸：
选型表：
| 陶瓷压阻型压力变送器 | ||||||
| 型号：SSM-P00-➀➁➂➃➄ | ||||||
| 系列号 | ➀压力范围 | ➁安装接口 | ➂输出信号 | ➃电气接口 | ➄精度 | 参数描述 |
| SSM-P200 | ||||||
|
范围 K Pa |
压力数值 KPa Pa |
|||||
|
6 8 XX* |
φ6mm宝塔嘴 φ8mm宝塔嘴 其他规格
|
|||||
|
4A 4AX 10V |
4-20mA2两线制 0-20mA+LCD显示 0-10V三线制 直接引线X米
|
|||||
| xE | ||||||
| 2 |
±0.5%FS
±0.1%FS |
|||||
注意事项
1、直接引线标配1米电缆线
2、带“*”号请联系技术人员
