陶瓷压阻型压力变送器PM-P200
陶瓷压阻型压力变送器产品特点:
压力量程:0-2bar-400bar
高性能陶瓷新题
紧凑型设计
长期稳定性好
抗干扰能力强

产品性能:
长期漂移 ±0.2%FS/year(不累计 )
精度 ±0.5%FS ±0.1%FS (可选)
温度影响 2%FS/100 ℃
补偿温度 -20 ℃~80 ℃
工作温度 -30 ℃~85 ℃
零点允差 ±0.5%FS
满程允差 ±0.5%FS
响应时间 ≦5ms
疲劳寿命 设计超过1亿次

物理特性:
安装接口 参见订购指南
接液部件 SS304、陶瓷
电气接口 参见订购指南
外壳防护 IP65/IP67
抗冲击 IEC 68-2-32 procedure1
抗振动 100g,20-2000Hz
重量 约35g

环境数据:
认证  CE.、RoHS

特有技术规格:
电压输出:
输出(3线 最小0V至最大10V
供电电压 高于满量程输出4V,最大30Vdc
电流输出:
输出(2线) 4-20mA(2线)
输出电压 10-30Vdc

压力特性:
电压范围 耐压(✕FS) 破裂圧(✕FS)
2bar-100bar PM-P200 PM-P200
2.0✕FS 3.0✕FS
200bar-600bar 1.5✕FS 2.0✕FS

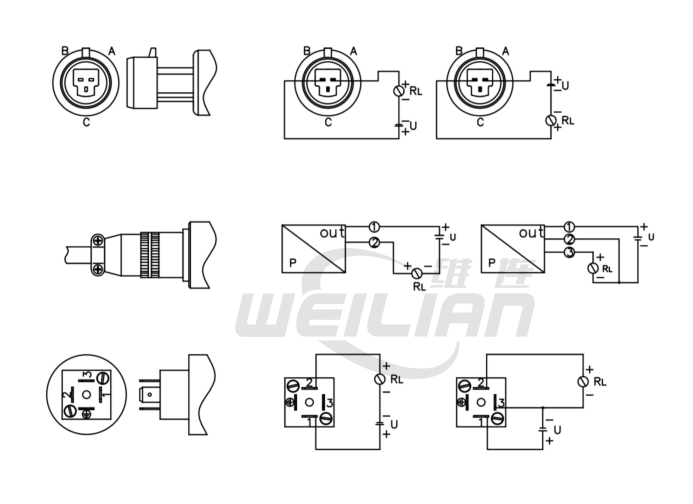

接线方式:
类型 端子 电流(2线) 电压(3线) 电压(4线 Modbus-RTU RS485 电缆颜色
DIN 1 +ve供电 +ve供电 +ve供电 +ve供电
2 +ve输出 +ve输出 -ve供电 -ve供电
3   0V公用端 +ve输出 A+
GND     -ve输出 B-

陶瓷压阻型压力C送器 维连压力传感器

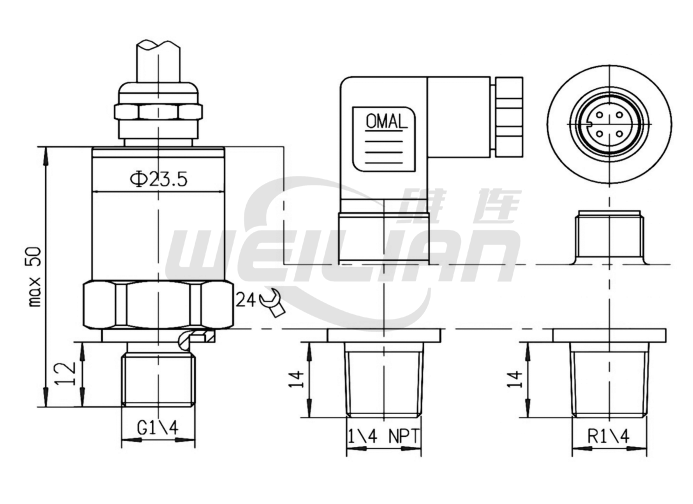

外形尺寸:陶瓷压阻型压力C送器 维连压力传感器
选型表:

陶瓷压阻型压力变送器
型号:SSM-P00-➀➁➂➃➄
系列号 ➀压力范围 ➁安装接口 参数描述
SSM-P200
  范围 B M

压力数值

BAR

MPa



1G(F)

2G(F)

4G

2N

7U(F)

9U(F)



G1/8(内)

G1/4(内)

G1/2

1/4NPT

7/16-18UNF(内)

9/16-18UNF(内)



4A

10V



4-20mA2两限制

0-10V三线



1D

4P

xE



DIN 43650赫斯曼

四芯M12连接器/4PIN

直接引线X米

  ±0.5%FS
