NTC热敏电阻测量和浸入式杆效应

2021-10-14       来源:www.weilianchina.com

NTC 热敏电阻测量和浸没式杆效果

在本应用将讨论浸入式杆效应以及浸入深度、温度范围以及传感器的适当配合和几何形状如何影响温度测量的准确性。

我们将浸入式杆效应与涉及液体或气体环境的应用相关联,这是因为当您将温度传感探头浸入气体或液体中时,它会产生由探头杆引起的新导热路径。因此,热量通过探头的杆从传感尖端传导到外部大气。
NTC 热敏电阻测量和浸入式杆效应 维连温度传感器
一个问题是,这种现象很可能会导致温度传感探头的尖端测量到与周围气体或液体不同的温度。另一个问题是沉浸的深度。

如果温度传感器浸入太深或不够深,可能会导致温度测量不准确。由于这是一种自然发生的现象,您如何确保获得最准确的温度测量结果?

使用下面的列表帮助您减少或消除浸入式杆效应
在这里,您会找到一些有用的提示和指南,它们将帮助您在测量温度时获得最佳结果。
1. 你的温度传感器里有什么?
了解所选温度传感器探头的几何形状对于实现准确的温度测量同时降低浸入杆效应的可能性也起着至关重要的作用。我们为我们制造的每个组件提供数据表,其中列出了所有电气和机械规格,包括使用的材料。

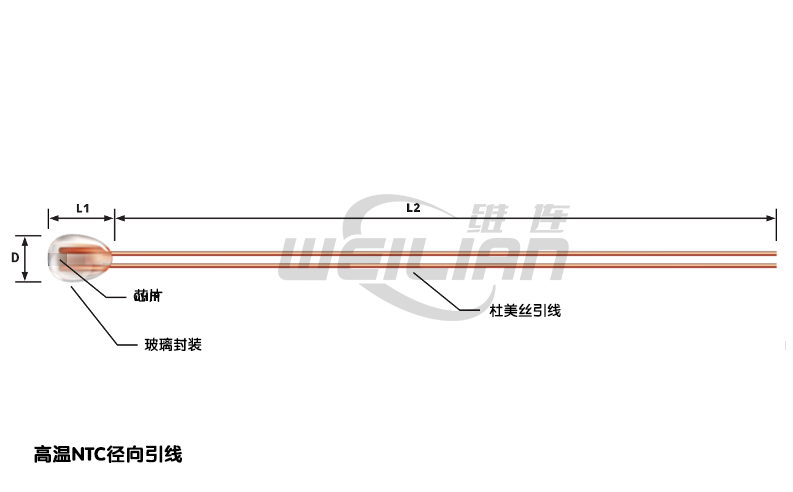

详细了解我们的 DG 系列玻璃封装 NTC 热敏电阻。
NTC 热敏电阻测量和浸入式杆效应 维连温度传感器

此信息可帮助您确定最有效的浸入深度。如果您无法在数据表上找到某条信息,请联系我们,我们将帮助您确定该信息实际上是否与您的情况相关。

2. 合适的搭配
温度传感探头依靠其周围环境将其温度传送到传感元件的能力。因此,重要的是要知道,如果您正在尝试测量空气;空气还充当有效的热绝缘体,这会影响测量的准确性。

消除此问题的一种方法是通过确保探头与温度源进行良好的热接触来减少气隙。如果探头接触不好,气隙中的差异很容易导致温度测量不准确。


3. 温度范围
给定温度传感器探头的温度范围会影响测量的准确性,尤其是在探头较短或形状不规则的情况下。换句话说,环境空气与感兴趣的温度之间的距离越远,您就越有可能体验到“干传导”或“散热”效应。而且您可以确定这会产生不利影响并改变您的温度测量精度。

而且,如您所知,散热器可以是一种环境或物体,它可以使用热接触从其他物体吸收和散发热量,无论接触是辐射还是直接接触。

例如,假设探头一端的温度为 500 ˚F 或 260 ˚C,并且探头的手柄或固定部分处于环境空气中。探头的手柄或固定部分将用作散热器;可能会改变您进行的温度测量的准确性。

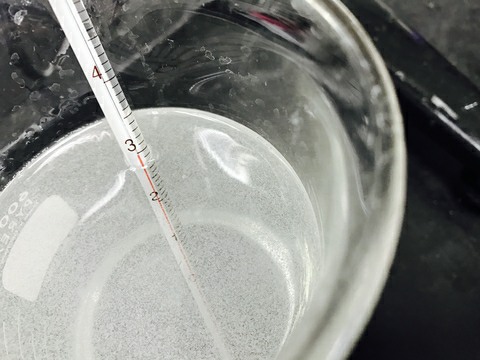

4. 沉浸深度最佳实践
NTC 热敏电阻测量和浸入式杆效应 维连温度传感器
尽管可接受的浸入深度因您的独特情况而异,但对于大多数工业温度校准应用,您可以应用以下公式。

计算浸入深度的经验公式
公式:D=直径 X 15 英寸 + 长度 = 浸入深度

给定信息的计算示例:
如果您将使用的温度探头直径为 0.250 英寸但内部传感器长度为 1 英寸,则您需要将探头浸入至少 4.75 英寸的深度以验证此测量值,请使用公式以上。

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
