热套管通用规格

在这里，我们将看到热套管的详细规格。

每个温度元件都应配备热套管，并且应由长度不超过 600 毫米的棒料加工而成，并且至少使用 SS 316 材料。

热电偶套管的设计应根据法兰类型达 600# ANSI 的标准图纸。

高于 600#，承包商可以将其经过验证的设计用于特定应用

法兰材料 SS 316 最低

在腐蚀性和磨蚀性服务中，使用静止的热电偶套管。

灯泡和热电偶温度传感器套管之间不应有气隙，以确保快速响应。

内径应适合温度元件。

在非常高压的应用中，使用焊接型热电偶套管。

成品热套管的内径应与所有其他直径同心，公差为 0.2 毫米。

热套管应在焊接和热处理后进行机加工和步枪钻孔，以达到光滑的表面。阀杆的表面光洁度应为 10-15u 英寸（0.254-0.381 微米）。

组合式热套管应用于低压和低速服务，例如火焰加热器，以及需要热套管浸入长度大于 600 毫米的情况。在所有这些情况下，全焊接接头应进行 100% 射线照相测试。对于无法进行射线照相的接头，可进行染料渗透试验。孔口尺寸和加工公差应符合 BS 1042 第 1 部分标准。

应评估热套管的共振效应。如果热套管安装在承受高流体速度（液体超过 6 m/s，蒸汽/气体超过 120 m/s）的管线中，应采用经过验证的方法进行组合应力和频率计算。如果热套管设计未能通过振动分析，承包商可能会使用替代设计。所有这些设计和计算都应提交给买方审查。

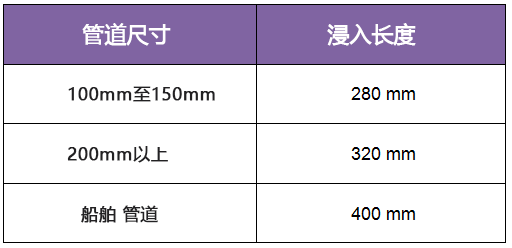

热套管的浸入长度“U”应如下所示：

浸入长度基于法兰面和管道内壁之间的 200 毫米长度。在特殊应用中，如果热套管喷嘴尺寸较大或需要在任何特定位置测量温度，承包商应根据实际要求确定浸入长度。

任何小于 4" 公称孔径的管道应吹成 4" 尺寸以安装热套管。

带包胶加长的热套管用于管道系统和容器，在这些地方是绝缘的。包胶的长度由绝缘层的厚度决定。除了插入长度为 63.5 毫米（2.5 英寸）的热套管外，标准的包胶加长为 89 毫米（3 英寸），其中包胶加长为 60 毫米（2 英寸）。其他包胶延长件可根据要求提供 89 毫米 (3") 的倍数，以提供标准仪器插入长度。

热电偶套管提供 4 种主要的过程连接方法：它们是

●螺纹型，
●法兰型
●焊接型
●夹钳型
由于成本低且易于安装，螺纹式热电偶套管是最常用的套管。

不建议在压力高于 70 bar (1000 psi) 时使用螺纹热套管。

标准螺纹尺寸为 3/4" 和 1" NPT。

当管道规格符合要求时，使用法兰式热电偶套管。需要法兰执行和高压。热套管配有符合 B 16.5 的法兰，带有凸面或环型接头，压力等级为 150 – 2500 磅。

法兰式热电偶套管可以将法兰焊接在柄（杆）上，或者法兰和柄可以锻造为一个整体单元，以在恶劣的使用条件下使用。

法兰尺寸为：1"、1 1/2" 和 2"。

热电偶套管中的焊接用于极端压力和温度条件下，以及 ASME 规范要求焊接连接时。

焊入式热电偶套管是一种低成本产品，但缺点是套管不能拆卸以进行检查或更换。

标准焊缝尺寸为 38 毫米（1 1/2 英寸）、26.9 毫米（3/4 英寸公称管道尺寸）或 33.4 毫米（1 英寸公称管道尺寸）。
