什么是热套管以及如何选择热套管探头长度？

国际材料与试验协会 (ASTM) 将术语 T热套管定义为“设计用于插入温度传感元件的封闭端凹进管，并提供压力密封连接到容器的装置”。

热套管是一端封闭、另一端螺纹的中空管。它们被永久性地放置在管道、罐或集水槽中，以便可以将温度测量探头插入管道中以测量内容物的温度。它也是一个外壳，用于保护温度传感器探头（RTD或热电偶）免于暴露在危险材料或极端环境中。

材料：由锻造棒材/管道制造，热套管有碳钢 (A105)、SS304、SS304L、SS310、SS316、SS316L、SS446、SS410、SS317、SS317L、SS321、镍、哈氏合金等.,

热套管材料的选择取决于过程条件，例如测量的腐蚀性液体。对于低压和低温应用，可以使用特氟龙。

热套管的基本组件

孔径 (B) :
这是热套管的内径。

钻孔深度 (S) :
孔的总长度。

插入长度 (U) :
热套管浸入长度通常称为“U”长度，它是热套管从过程连接底部到热套管顶部的测量值。

过程连接：
这是将热电偶套管插入并连接到与元件连接相关的过程中的方式。最受欢迎的是螺纹、承插焊和法兰连接。

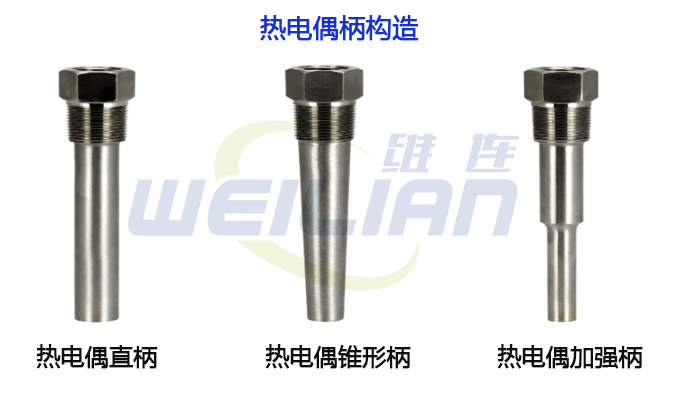

柄结构：
这是结构的浸入部分（柄）。大多数属于三类：直线型、阶梯型或锥形。

●直柄在整个浸入长度上的尺寸相同。对于一般用途，在不需要额外强度的情况下，使用直柄或杆。
●在某些应用中，台阶柄在浸入长度的末端具有更大的外径，以加快响应时间。
●锥形版本沿着浸入长度逐渐减小。锥形热电偶套管专为需要额外强度的高速使用而设计。应特别注意通过热套管的流体引起的振动效应。

6. 包胶延伸长度（T）：
通常称为“T”长度的滞后延伸位于过程连接的冷侧，通常是六角长度的延伸。

7、底座直径尺寸（Q）：
这是热套管柄的外部尺寸，是密度最大的部分，因为外表面区域暴露在过程中的有害材料中。

8. 尖端厚度 (E)：
热套管底部的厚度。

9. 尖端直径 (V)：
热套管端部直径。

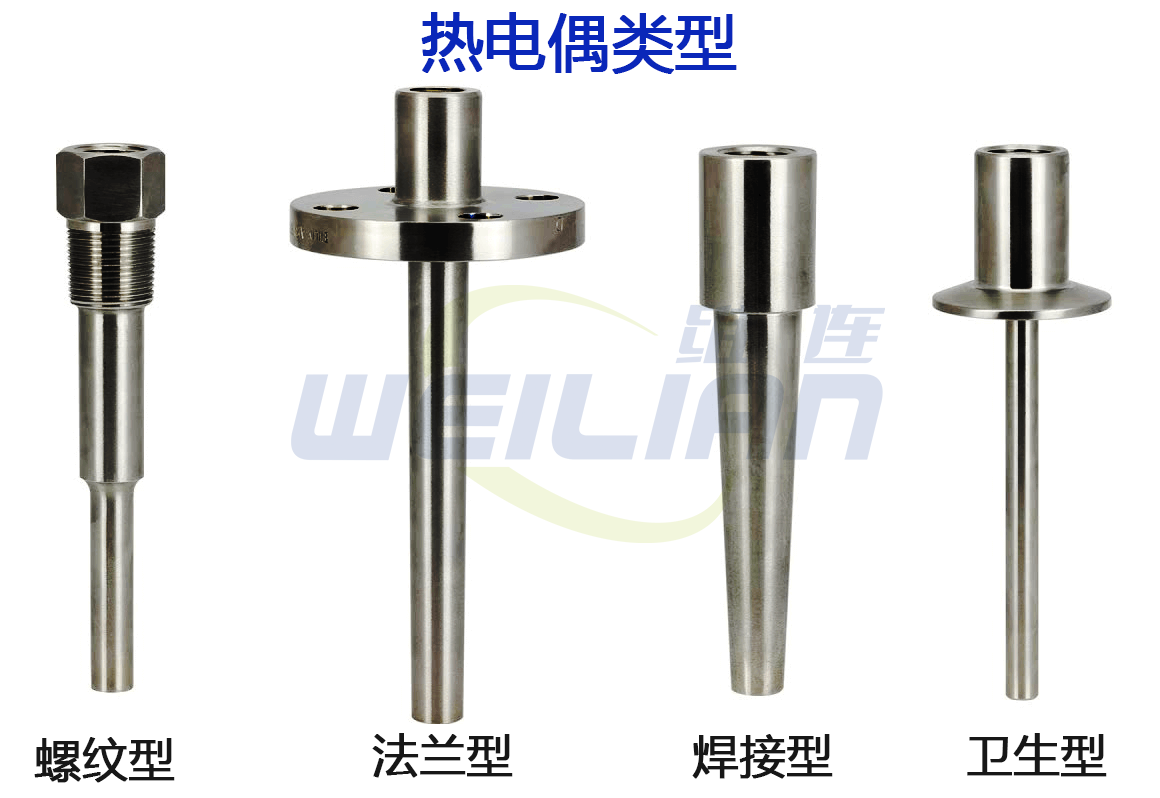

热套管类型
螺纹热套管
它们用于较小的管道中以测量非腐蚀性流体的温度，将热电偶套管拧入管道中。

法兰式热套管
法兰式热电偶温度传感器套管的法兰顶端使用螺母和螺栓连接到管道上。热套管有一个法兰套环，它连接到耦合法兰上。当需要频繁更换或拆卸时，使用这种类型的热电偶套管。

法兰式热套管用于高温应用。

焊接热套管
焊接式热套管直接焊接到管道中。由于热套管焊接到管道中，因此它用于永久连接。

热套管的探头长度
温度传感器的尖端必须接触热套管的底部。温度传感器（例如温度计、热电偶或 RTD）插入热套管的开口端，通常是弹簧加载的，以确保温度传感器的外尖端与热套管的内尖端呈金属对金属接触。由于空气充当绝缘体，因此传感器的配合应尽可能紧密以减少环形间隙。

有用于选择所述探针长度没有标准程序相对于热电偶套管。热套管有不同标准的不同长度，传感器探头如温度计、RTD、热电偶也有不同尺寸。必须根据热套管选择合适的探头长度。

例如，在某些情况下，探头长度小于热电偶，可以将高沸点油放入热套管中，将热量传递给探头。它处于低优先级测量中。这完全取决于测量的应用。

在另一种情况下，如果探头太长，则热套管外的杆会弯曲并有可能造成物理损坏。
