4 线 RTD温度传感器如何工作?

2021-11-11       来源:www.weilianchina.com

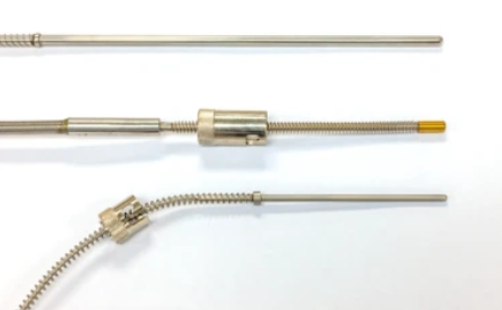

4 线 RTD温度传感器如何工作? 维连温度传感器4 线 RTD温度传感器 如何工作?

4线RTD温度传感器原理
最准确的引线配置是“真正的”4 线配置。在真正的 4 线配置中,引线的电阻不会影响传感器的电阻。

4 线结构主要用于需要接近精度的地方。在 4 线 RTD温度传感器 中,可以确定引线的实际电阻并将其从传感器测量中去除。

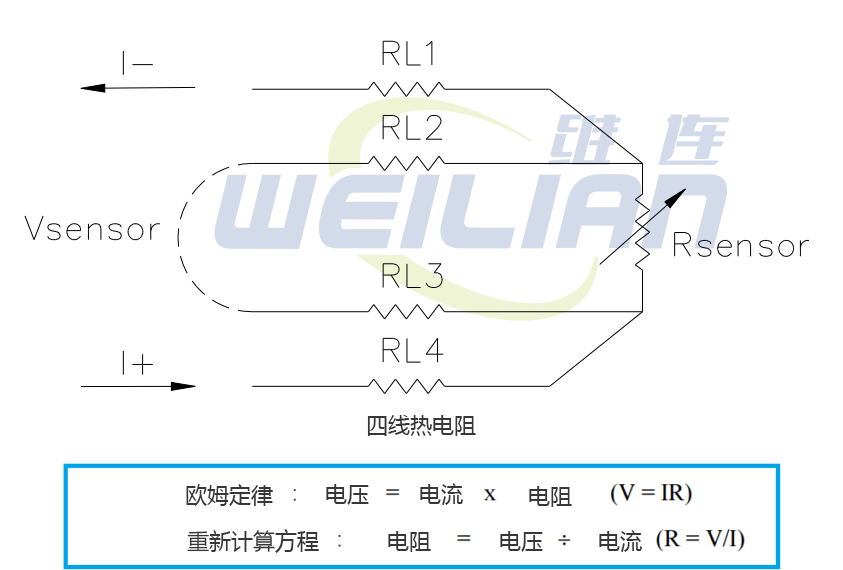

真正的 4 线测量使用电流电位法。已知值 (I+) 的电流沿着“电流”引线通过传感器。传感器两端产生的电压是使用“电位”引线(Vsensor)测量的,传感器的电阻是通过将测量的电压除以已知电流来计算的。
4 线 RTD温度传感器如何工作? 维连温度传感器
4 线电路是真正的 4 线电桥,它的工作原理是使用电线 1 和 4 为电路供电,并使用电线 2 和 3 读取。这种真正的桥接方法将补偿引线电阻的任何差异。

引线的电阻不是一个因素,因为:

●电流值在电路中的任何一点都相等。它与引线的电阻无关。
●电压测量电路的输入阻抗足够高,可以防止电压引线中出现任何显着电流。由于没有电流流动,沿电位引线的电压不会沿其长度变化。

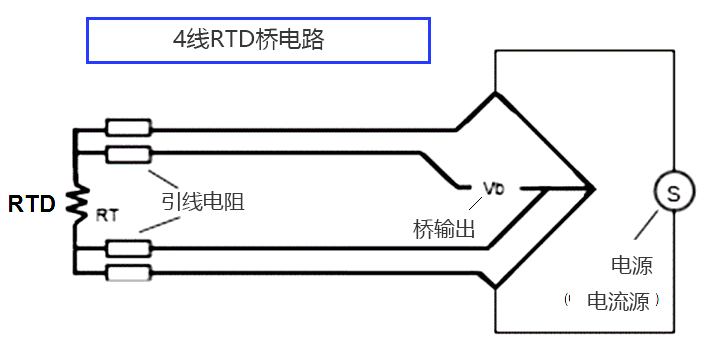

4 线 RTD温度传感器电桥电路

4 线 RTD温度传感器如何工作? 维连温度传感器
