如何将 MICC电缆连接到软皮电缆?

2021-09-24       来源:www.weilianchina.com

如何将 MICC 电缆连接到 软皮 维连电子如何将 MICC 电缆连接到 软皮电缆

维连工程师被问过无数次,“如何将 MICC电缆连接到 软皮电缆”。这个过程并不常见,但我们必须创造一种方法来帮助我们的客户,所以我们制作了一个将电缆连接在一起的工具包。

MICC 电缆矿物绝缘铜包电缆,俗称热火电缆,是防火的理想解决方案。 它是一种由铜导体和铜护套内的铜导体制成的电缆,用无机氧化镁粉末绝缘。

软皮阻燃电缆由单股或多股芯导体(铜),从个人芯绝缘(聚合物)和外绝缘护套(聚合物)。

我们称这种连接 MICC 电缆为 Flex 电缆(软皮),有单芯连接或多芯连接。如果您按照说明进行操作,这将能够完成连接,从而在电气条件下保持电缆电路的完整性。订购部件时,您将需要电缆的尺寸以确保您收到正确的组件。

接地连续性:将 MICC 安装到柔性接头时,您需要确保保持接地连续性。由于 MICC 护套是大地,因此您将需要接地连接夹并组织以将飞线端接到延长的 Flex 电缆。我们为该应用提供全系列的接地夹。
如何将 MICC 电缆连接到 软皮电缆? 维连电子

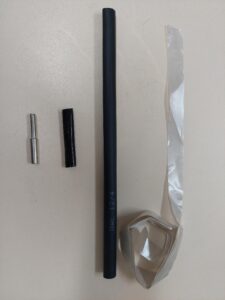

单核套件包括:
单核套件 维连电子
镀铜压接接线片/链接、玻璃云母带、有机硅浸渍玻璃套管/编织带、内衬粘合剂的厚壁热缩管。

多核套件的组成与单核套件相同,但每个组件都乘以所需的核。

MICC电缆连接到软皮电缆的步骤:

步骤 1:将大热缩管滑过其中一根电缆。

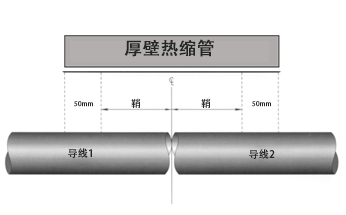

第 2 步:重要的是要确保在应用最终热收缩时两端延伸 50 毫米。要去除的电缆护套长度可以这样计算:
将MICC电缆连接到软皮电缆 维连电子
注意:可能需要尽量减小接头的直径,以便应用最终的厚壁热缩管。这可以通过错开导体接头在多芯电缆中实现。

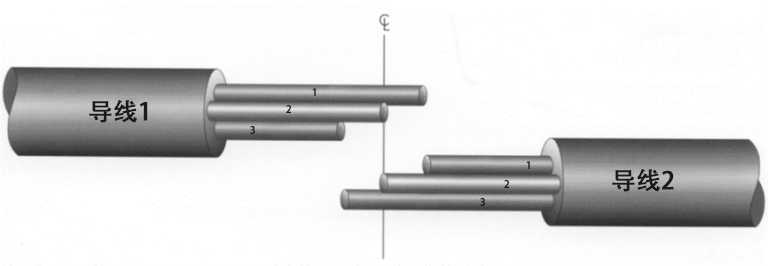

步骤 3:从每根电缆的每个芯上剥去绝缘层和玻璃云母带(链路长度的一半)。
将MICC电缆连接到软皮电缆 维连电子
步骤 4:将一片浸渍硅树脂的玻璃编织物滑到一根电缆的每个线芯上。

第 5 步:使用提供的压接接线片/链接连接相应的磁芯。

步骤6:应用玻璃云母带防火屏障。胶带应在绝缘体上延伸的长度大约等于链接长度。应用玻璃云母带时,光面应朝向导体。从硅胶套对面的绝缘芯开始,并以 50% 的重叠应用云母带。在不破坏胶带的情况下,继续穿过绝缘层上的卷曲链接。用一小块胶带(未提供)固定胶带的松散端。

第 7 步:将玻璃编织物滑到玻璃云母胶带芯上。位于市中心。

第 8 步:将内衬粘合剂的热缩管滑到接头上并居中放置。收缩管子,从中心开始,向末端工作,以避免空气滞留。

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
