电机线圈ntc温度传感器
电机线圈ntc温度传感器概述
电机线圈温度传感器用于启动发电机，以提供电机线圈的温度测量。通常安装在中性杆上，它检测电流的增加，这表明可能导致失速的故障。该传感器还可用于监测电机绕组温度并警告过热情况。
产品特点
●高精度和长期稳定性
●现有的现场验证设计
●由PTFE热缩覆盖焊接连接
●满足 EV 和 HEV 牵引电机的温度和振动要求
●提供替代 RvT（电阻与温度）曲线
●可提供定制包以满足各种电机配置
●多种端子和连接器选项
产品参数
| R @ 25°C | 30,000 欧姆 ±5% |
| R @ 210°C | 155.45 欧姆 ±11.5% |
| B (25/85) | 3974 |
| 工作温度范围 | -40°C至210℃ |
| 储存温度范围 | -40°C 至 225°C |
| 温度精度 |
–40°C 时 为1.53°C 25 °C 时为1.25°C 210°C 时为 6.23°C |
| 响应时间 | 7秒液体到液体 |
| 外壳材料 | 轴向铅玻璃NTC热敏电阻 |
| 终端 | 莫仕端子 33011-3001 |
| 电阻与温度数据： | |||
|
温度 (°C) |
电阻Ω |
±电阻 |
±℃ |
| -40 | 965530 | 12.42 | 1.90 |
| 0 | 96248 | 6.52 | 1.30 |
| 20 | 37387 | 5.30 | 1.19 |
| 25 | 30000 | 5.00 | 1.15 |
| 50 | 10851 | 6.43 | 1.68 |
| 80 | 3776 | 7.79 | 2.40 |
| 100 | 2036 | 8.73 | 2.93 |
| 130 | 886.9 | 9.54 | 3.70 |
| 150 | 541.8 | 10.24 | 4.34 |
| 175 | 309.9 | 10.73 | 5.07 |
| 210 | 155.4 | 11.48 | 6.23 |
应用
●EV/HEV 电机线圈
●暖通空调电机保护
●工业自动化与控制

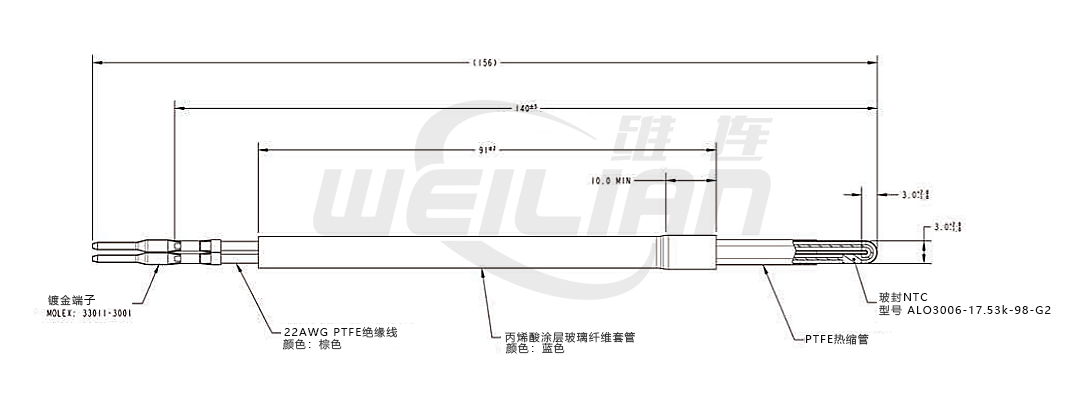

尺寸图
文档下载： 电机线圈ntc温度传感器
