防爆插入型温度变送器
    概述:防爆插入型温度变送器是采用进口薄膜芯片封装，防爆插入型温度变送器用来测量气体、液体、固体等温度传感器。

产品参数

测量介质:	气体、液体
输入信号：	PT100
测量量程:	-50-300℃
供电电压:	10~100VDC
输出信号：	4-20mA、（1-5V、0-5V）
测量精度:	0.5%FS
环境温度:	-40-85℃ 相对湿度0-95%（无冷凝 无结露）
温度漂移：	≤0.2%FS/℃
响应时间：	大带套管18s、带套管55s（如需提高响应速度，可在套管内加入导热介质）
稳定性能:	±0.1%FS/年
允许误差：	±0.3K+0.005XT

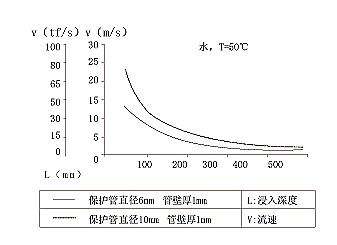

抗压性能：	保护管所承受压力和长度变化有关
抗震性能：	10g（20....2000Hz）
防护等级:	IP65 防尘 防喷水
防爆级别：	EXd II C T6 Ga
	粉尘 Ex iaD 20 T80℃
绝缘电阻：	≥100MΩ(250DC时)
铜热电阻绝缘电阻:	≥50MΩ·m
材质：	不锈钢304/316L

响应时间 大带套管18s、带套管55s（如需提高响应速度，可在套管内加入导热介质）


工作原理
温度变送器是pt100传感器在温度影响下产生电阻效应，经专用处理单元转换产生一个差动电压信号，此信号经专用放大器，经量程相对应的信号转化成标准模拟或数字信号。

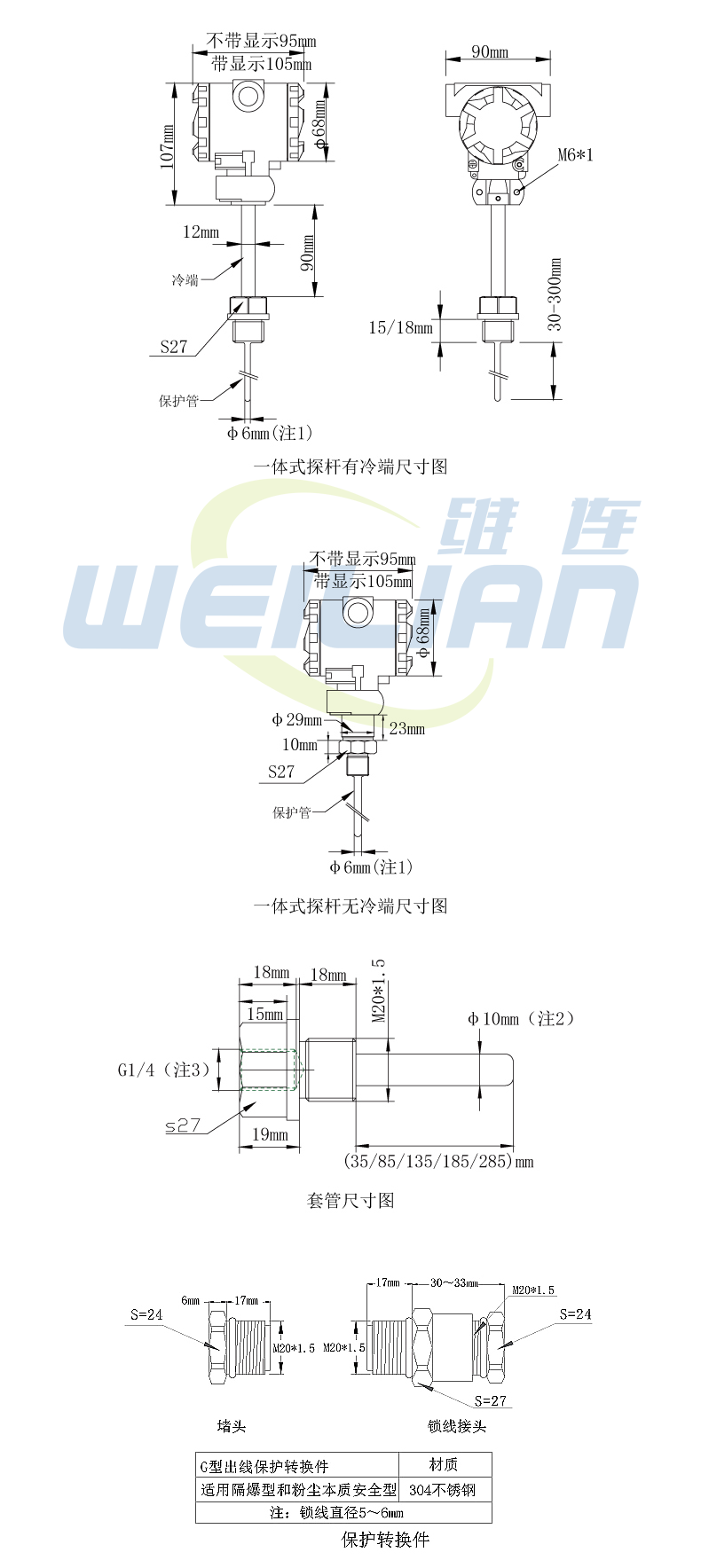

外形尺寸

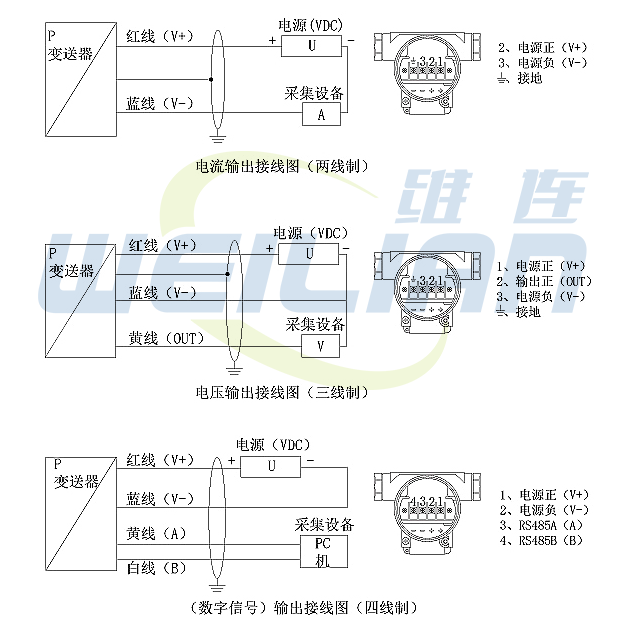

接线图


产品选型

系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号

产品应用
    循环水/冷却、水钢铁工业、 油气工业、机械制造、水处理、玻璃工业
