SF60面风速传感器
产品概述:SF60 面风速传感器是专门为通风柜应用而设计制作,其风速测量探头具有非常高的灵敏度,即使0.1m/s 以下的风速也有很灵敏的响应,传感器可以对 0-1m/s、0-2m/s 范围内的面风速进行准确测量。特殊设计的气流通道,有效提升风速传感器的测量稳定度,并使得腐蚀性气体很难到达风速测量探头,加上风速探 头本身的保护层,几乎杜绝了被腐蚀的可能性,整体产品长期运行稳定可靠。
SF60   面风速变送器提供了非常快速且稳定的反应,这提升了整个控制系统对气流的控制速度,满足通风柜的快速稳定气流的要求。  工厂拥有高稳定性的风洞系统,可以产生稳定的低风速来校准传感器。产品在出厂时,都经过单只校准,保证了每只产品的准确度和一致性。传感器在 24VDC 或 12VDC 供电下,可输出为 0-10V 或 0-5V 线性标准信号。

优势:
•反应时间快,帮助VAV  系统对面风速快速稳定的控制
•先进的抗腐蚀设计,长期可靠,避免维修
•低风速的准确测量 ,高灵敏度
•非常稳定的风速输出
•量程、输出信号、反应时间,可选择
•方便、灵活的安装方式;可适应多种安装方式

技术参数:
测量范围: 0-2m/s(常规)、 0~1m/s 订货选型
输出信号: 0-10V(常规)、 0-5V 订货选型
分辨率: 0.005m/s
响应时间: 快速/慢速(FAST /SLOW) 订货选型
供电电压: 24VDC 或 12VDC 订货选型工作温度范围: -10 ~ +50℃
电器连接: 3 针接插件,接外径 3-6mm 电缆 2 米长壳体: 材料 ABS
软管和配套接头: 波纹软管 0.5 米长 和配套安装接头 (选用)

订货号:
SF60面风速传感器 订货号 维连传感器

举例:SF60V2A—— SF60 系列面风速传感器, 0-10v 电压输出,量程 0-2m/s,传感器主体安装在通风柜前脸(大约在控制面板上方),24VDC 供电

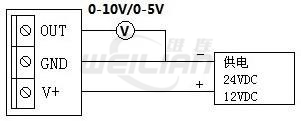

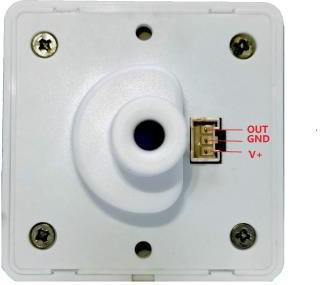

电器连接:
SF60面风速传感器 电气连接 维连传感器SF60面风速传感器 电气连接 维连传感器

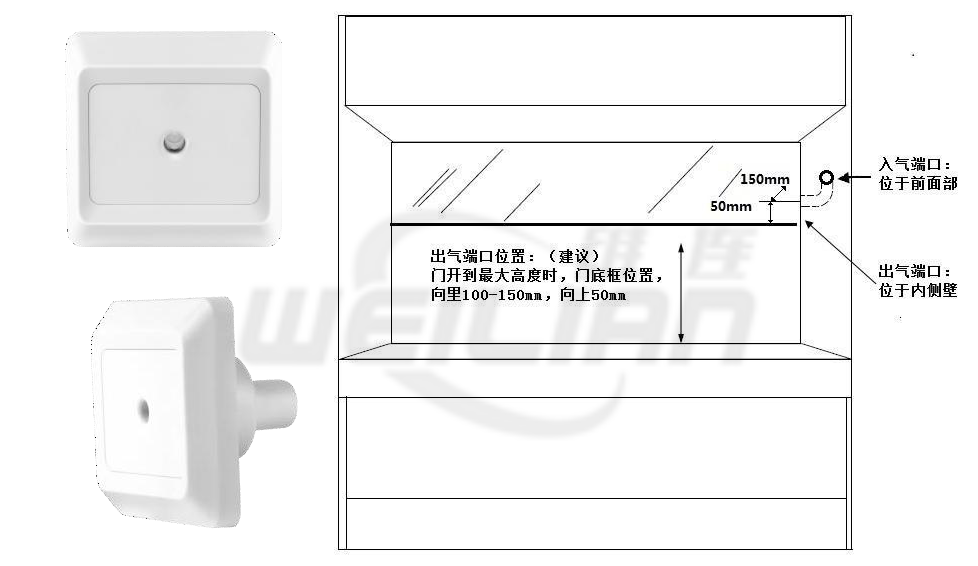

安装示意图:
SF60面风速传感器 安装示意图 维连传感器

传感器安装:
※传感器安装方式有两种:
1,传感器主体安装在通风柜前面侧柱外,与控制面板在一个平面。高度要高于门最大开度时门底框的位置,保证传感器入气端口与实验室空气联通,端口外避免有干扰气流。传感器主体管路通过波纹软管与出气端口连接。出气端口安装位置十分重要,推荐的位置为:出气端口安装于通风柜内侧壁上,门开到最高开度时,门底框向里 100~150mm 然后向上 50mm 处。用户也可以根据自己的测试经验,来选择一处气流最稳定的地方安装。
2,传感器主体安装在通风柜侧壁上,位置与上述的出气端口一致。不使用软管,或者使用软管,将软管的末端(入气口),安装在与实验室空气联通且气流稳定的位置。
※ 波纹软管与传感器主体管路连接时,软管尽量插到底,以免脱落。
※ 根据现场安装距离需要,将波纹软管裁成合适的长度,尽量减少软管不必要的弯曲,保证管路内气流的通常。
※ 安装时请确保传感器背面的箭头指向上方。

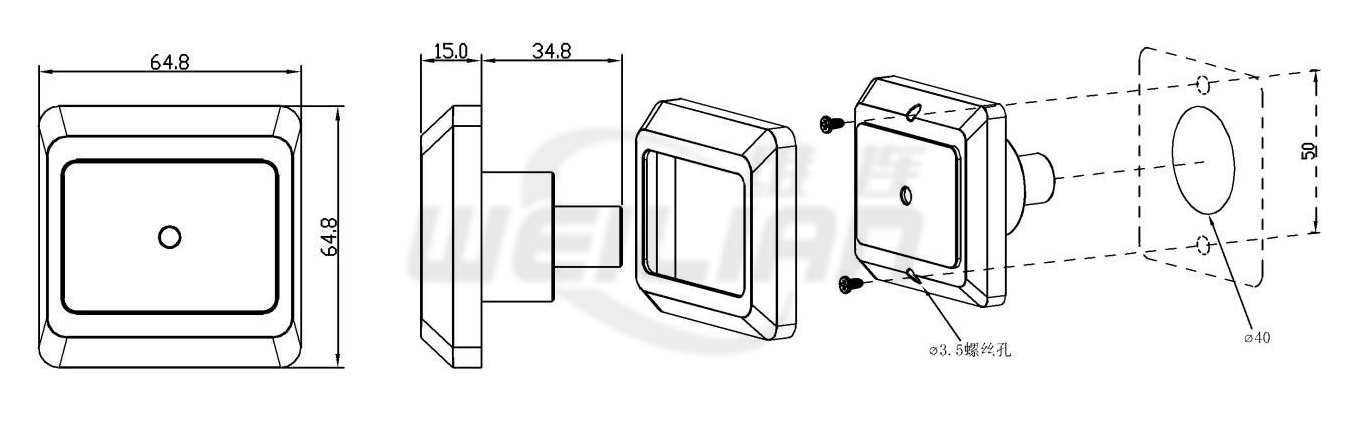

尺寸与安装:
SF60面风速传感器 尺寸图 维连传感器

文档下载: SF60面风速传感器
