◆ 作压力：焊接型温度计套管THERMOWELL: -0.1~10MPa；整体钻孔型温度计套管THERMOWELL: -0.1~30MPa；温度计套管THERMOWELL随所选材料种类和使用温度不同，应该将公称压力合理地降额后作为使用的工作压力。

◆ 水压试验：THERMOWELL试验压力等级为保护管耐压等级的1.5倍

◆ 介质流速：热安装套管THERMOWELL使用在流速不超过80m/s的介质中。

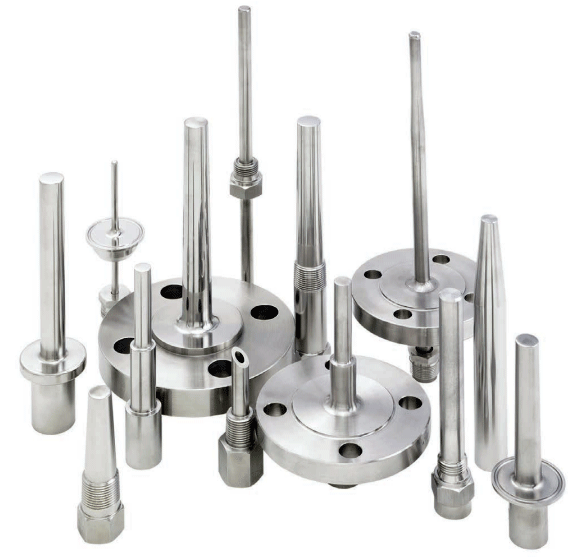

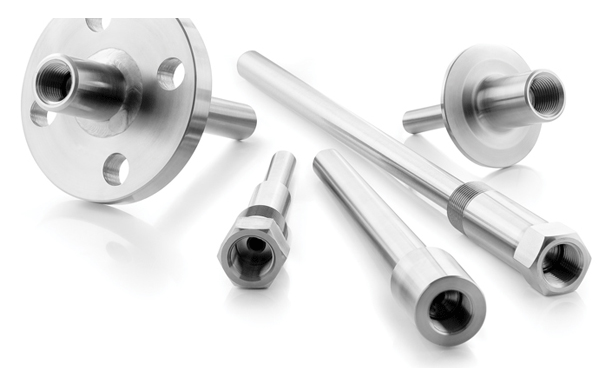

温度计套管THERMOWELL型号举例(附结构图）



1、钢管式固定螺纹直型管

2、钢管固定螺纹上下护管整体式直型管

3、整体钻孔固定螺纹直型管

4、整体钻孔式固定螺纹上下直型管

5、固定螺纹锥形管

6、整体钻孔固定螺纹锥形管

7、螺纹后移整体钻孔固定螺纹锥形管

8、缩径式固定螺纹直型管

9、外缩径式内孔变径整体钻孔固定螺纹直型管

10、螺纹后移整体钻孔固定螺纹直型管

11、钢管光杆式直型管

12、钢管光杆式直型管

13、钢管固定法兰直型管

14、保护管喷涂金属陶瓷钢管固定法兰直型管

15、钢管固定法兰山下护管整体式直型管

16、整体钻孔固定法兰直型管

17、高压(内孔变径)固定法兰锥形管

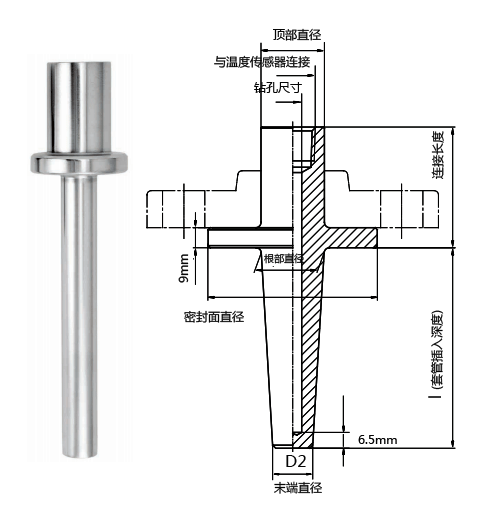

18、固定法兰锥形管

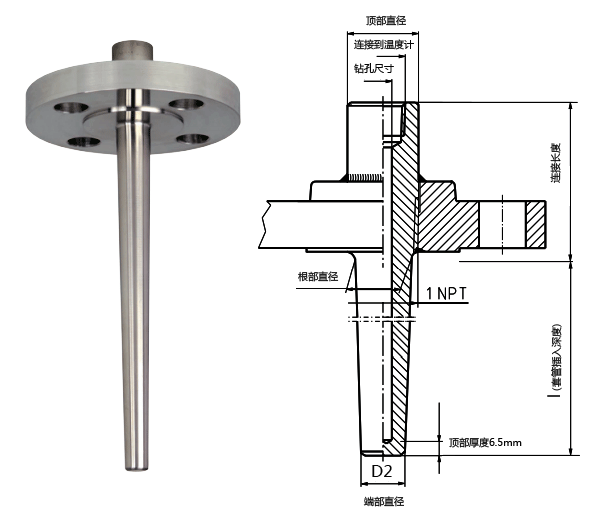

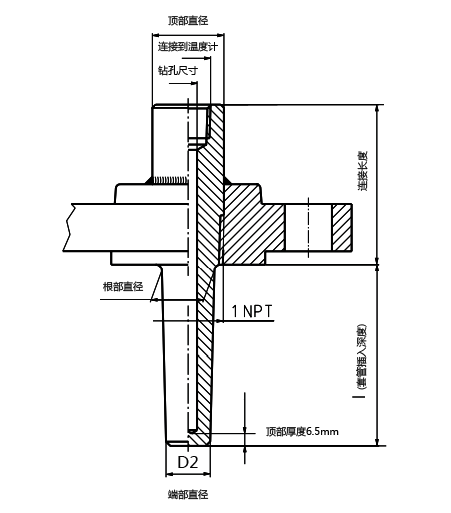

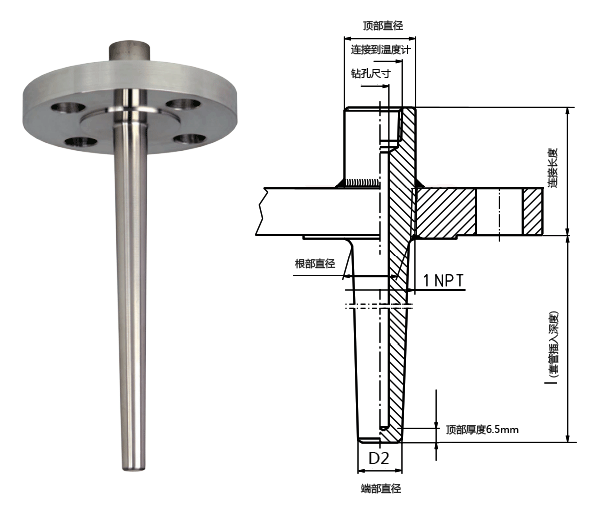

19、整体钻孔固定法兰锥形管

3、温度传感器保护管振动频率和强度参照ASME PTC 19.3 TW-2016标准要点。

4、温度传感器保护管经振动频率及强度计算后不符合使用条件解决方案。

①缩短设计插深。如果头管的长度和插深按规格决定，缩短插深后会使测量精度低下，所以要考虑下面的方案。

②用大直径的头管。比如一般用一个半英寸的套管，如果不满足套管共振频率比的话，改用2英寸的头管。

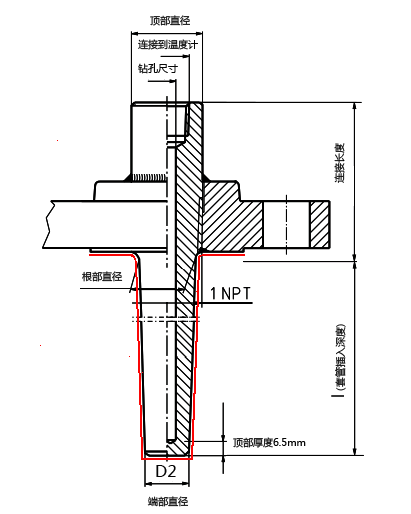

③温度计套管外径加支撑定位环。定位环支撑管嘴外径，定位环要在管嘴外部两边提供≤0.15mm气隙才有效，支撑定位环起减振作用。定位环内径要求为设计管嘴外径的+0-0.15，高度尺寸为25mm 。
