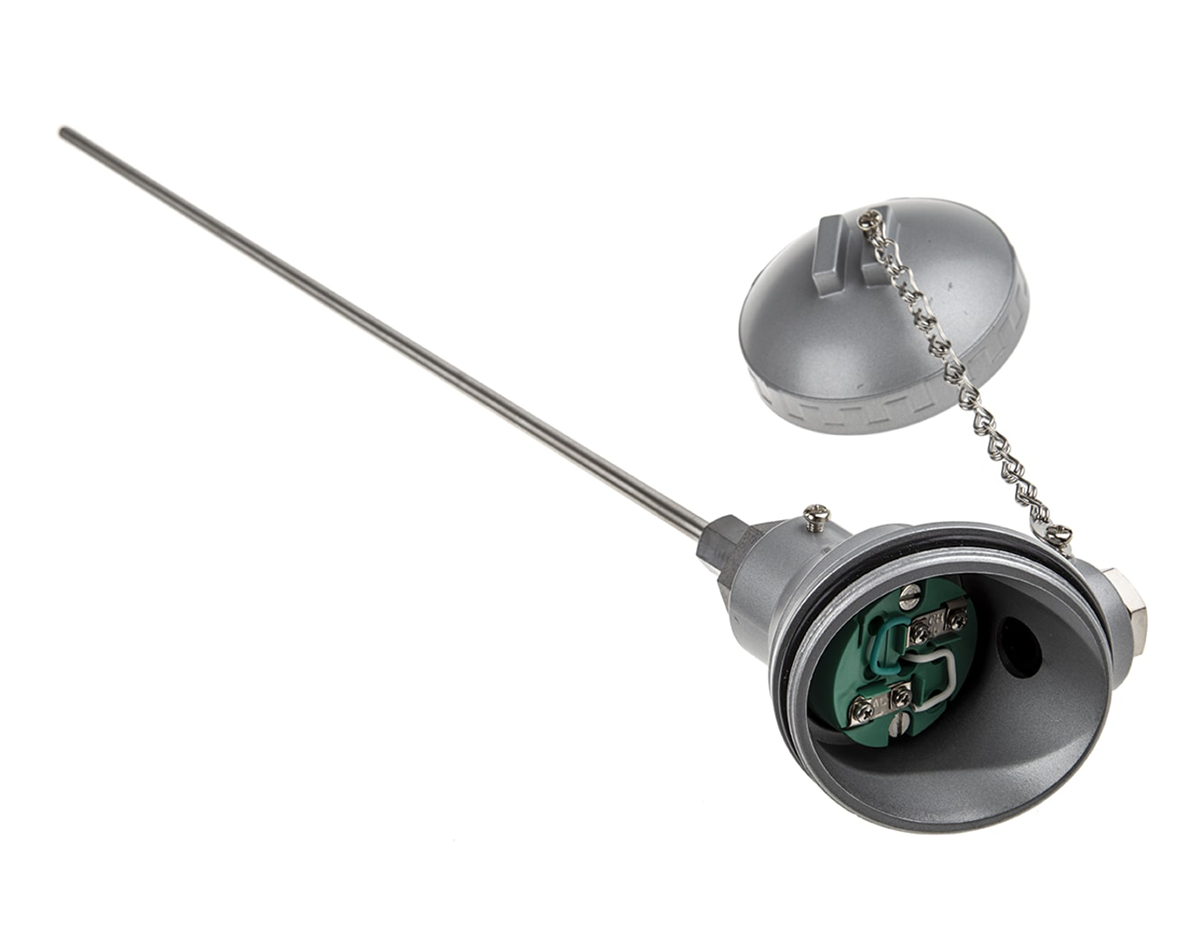

TC10系列铠装热电偶


产品参数
传感器 K/J/T分度号热电偶(其他可选)
测量范围 -270-1820℃
探头长度 20-1500mm
探头直径 6、8、10、12、16mm
精确度 A级、B级
重复精度 ≤0.3%FS/年
误差 ±0.3K+0.005XT
环境温度 -20-350℃
工作压力 4.0MPa
材质 主体:不锈钢304/316L
外壳:模压铸铝、铝合金
防护等级 电气部分IP65
电气连接 端子接线
安装方式 螺纹连接,法兰连接
防爆等级 隔爆型(可选)
密封 螺纹密封、厂家标准
附件 可选 耐火套管

国际标准
热电偶分度号 正极材料 负极材料 温度范围
S 铂铑 10 纯铂 -50~1768.1℃
R 铂铑 13 纯铂 -50~1768.1℃
B 铂铑 30 纯铂 6  0~1820℃
K 镍铬 镍硅 -270~1372℃
T 纯铜 铜镍 -270~400℃
J 铜镍 -210~1200℃
N 镍铬硅 镍硅 -270~1300℃
E 镍铬 铜镍 -270~1000℃

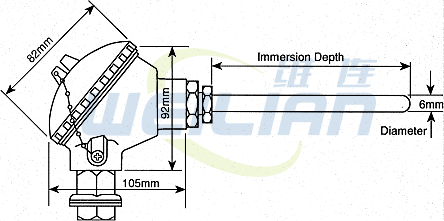

外形尺寸
TC10系列铠装热电偶外形尺寸 上海维连电子
