T11系列皑装热电偶

2021-05-14       来源:www.weilianchina.com
T11系列皑装热电偶 上海松江维连电子T11系列皑装热电偶

T11系列皑装热电偶描述
铠装热电阻探头部分是一种矿物绝缘电缆,通常称为铠装 电缆,该种电缆包含了一种不锈钢外壳。内部导体被放在 绝缘的、而且压缩在高度紧凑的陶瓷模块里。
外面的护套是由不锈钢或镍合金(贵金属热电偶,可能是 白金或铂彬合金)材质组成。

内部的导线与热电偶护套外壳测量位置末端焊接在一起。 在设计上,测量敏感元件不与护套绝缘,也是焊接在热电 偶上。连接导线与铠装电缆另一端相连,铠装电缆采用密 封胶绝热密封。电气连接界面主要通过接线完成,通过电 缆线接头或接线块连接上这些导线。

T11系列皑装热电偶应用
适合所有工业和实验室应用

功能特点
再0℃-+1200℃温度范围上的应用
可伸展的不锈钢护套,矿质绝缘电缆
高机械强度,防震
本质安全型(ATEX)

由于铠装热电阻温度计的灵活性及探杆直径可以做得很小, 所以可以用于不容易接近的场所。

本质安全型号设计适用于危险区域。该系列电阻温度计具有 “本质安全型"的防爆测试证书94/9/EC(ATEX) 。 符合EN50020制造商的声明同时提供。

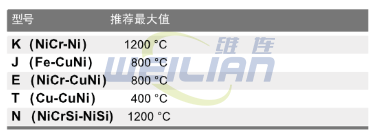

T11系列皑装热电偶型号
T11系列皑装热电偶 上海松江维连电子


850℃至950°C,K型热电偶有一个危险区域,如果长时 间工作在上述范围,我们推荐N型传感器。

这些温度计的应用范围不仅不能超过上述最大温度,而且 不能超过所用护套材料所能承受的最大温度。

温度计护套直径203mm可以做成双支温度计,热电偶 在测量点是绝缘分开的,除非另外特别指定。

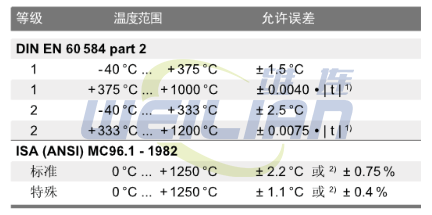

T11系列皑装热电偶传感器允许误差
0°C冷端温度作为热电偶温度计窗前允许误差的基准值。
T11系列皑装热电偶 上海松江维连电子


探杆
该系列恺装探头可以用于最高1200°C的环境下。

探杆材料
■镍合金2.4816(Inconel 600)
高达1200℃(空气)
暴露在高温所应用的标准材质需要特有的抗腐蚀性,抗重压
裂缝腐蚀和氯气介质点腐蚀,以及任意浓度、温度下的氨水
腐蚀。抗卤素、氯气、氯氢化合物腐蚀。

■不锈钢
高达850C(空气)
在化学工业中的水蒸气、烟道气体抗腐蚀良好。

探杆直径
0.5mm,
1.0mm,
1.5mm,
3.0mm,
4.5mm,
6.0mm或
8.0mm(带安装管),
其他请另询
