什么是铂电阻温度传感器——PT100简介

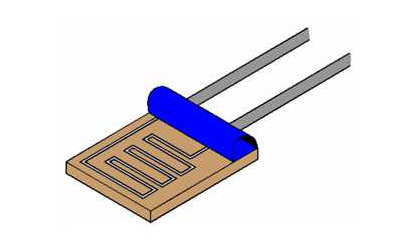

zui流行的 RTD温度传感器测量设备是 PT100温度传感器。在过程工业中,PT100温度传感器广泛用于测量极端温度,覆盖范围从 -200 到 +800°C。

此外,传感器类型表示传感器的两个重要因素。第一个因素 PT 是铂的化学符号,这表明传感器是由铂制成的,因为直到今天,铂仍被用作所有高精度电阻温度计的主要元素。第二个因素 100 表示 100 欧姆的电阻,它与器件在 0°C 时的电阻有关。
什么是铂电阻温度传感器——PT100简介 维连温度传感器
T10-PT100 温度传感器具有出色的精度、宽温度范围和各种应用的zui佳位置。

1) 极端温度下的出色精度
PT100 是zui准确的温度传感器之一。测量电阻有 3 种不同的方法,分别是 2 线、3 线或 4 线连接。2线连接一般适用于精度极低的测量,因为任何线电阻或连接电阻都会给结果带来误差。

任何正常的过程测量至少应使用 3 线连接来完成。而维连 T01-PT100采用3线制连接测量补偿电缆电阻,以保证采集温度数据的准确性。

2) 适用于宽温度范围的铂金探头
铂金具有正电阻温度系数;电阻随温度升高而增加。尽管铂是一种贵金属,因此非常昂贵,但与任何其他材料相比,它具有更高的线性度和稳定性。

维连T01-PT100 默认测量的温度范围为 -50 到 +200°C,并且能够通过不同的子型号将该范围从 -200 扩展到更高的温度 +800°C。

3) 适应多种应用的设计
T01-PT100 配有多种类型的高精度铂电阻温度计探头。

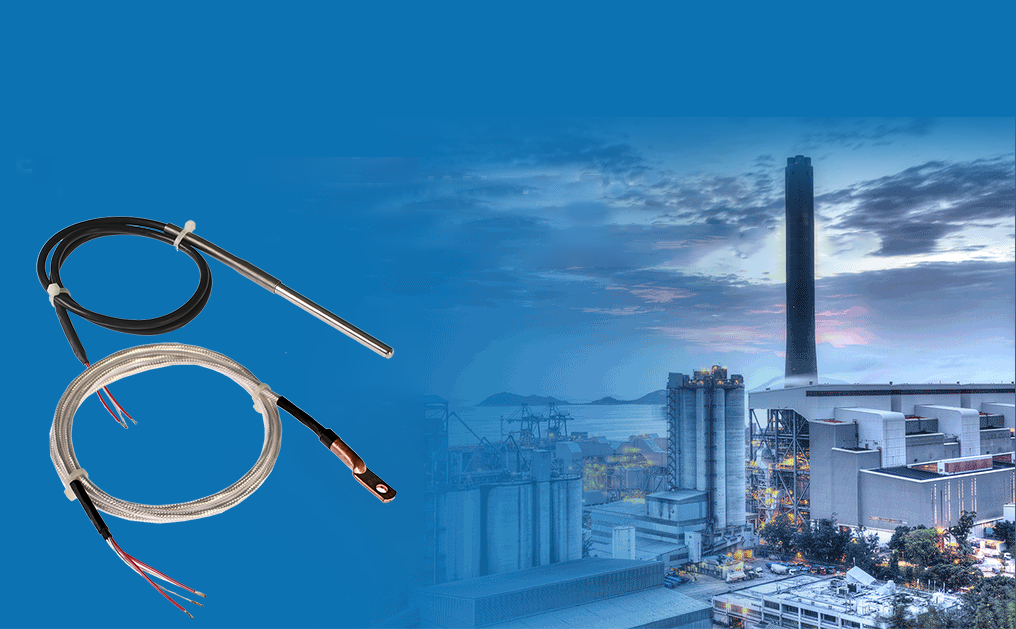

直管型 T01-PT100 探头,可用于一般工业部门,如在极端潮湿的大气条件下进行测量操作。
什么是铂电阻温度传感器——PT100简介 维连温度传感器
除了直管型,您还可以通过定制服务获得其他类型的探头,包括铠装、压环、磁铁、螺纹和SMT等。它们还可以帮助 T01-PT100 传感器在受振动影响的应用中平稳工作,并zui大限度地减少涡轮机、泵、压缩机和其他工业设备的影响。

此外,该传感器内部的独立锂电池使其不受电噪声的影响,因此非常适合在恶劣的工业环境中进行温度测量。

4) 响应时间
当温度随阶段变化时,热电偶的输出将变化为该阶段变化的50%,所需时间称为热响应时间,用τ0.5表示。

影响τ0.5的因素与保护管的材质、直径、厚度,以及保护管的结构、安装方式、插入深度、被测介质的流量和类型等有关。

组件响应时间的典型数据值如下:
什么是铂电阻温度传感器——PT100简介 维连温度传感器
5) RTD vs 热电偶/热敏电阻
zui后,客户经常问的另一个问题是 RTD温度传感器与热电偶或热敏电阻之间的区别。那么,每种温度传感器都有自己的营销定位和zui适合的情况。电阻温度检测器具有以下几个优点:

●温度范围宽
●比热电偶精度更高
●长期稳定性
●高精度:符合 IEC 60751 的 A 级


好处
●维连 T01-PT100温度传感器作为专业的传感器制造商,硬件性能优越,数据精度高。

●使用 NFC 技术轻松配置
●通过壁挂式安装/杆式安装/DIN RAIL 轻松部署
I●P67 防风雨防水外壳
●用于空气、水和任何良性和腐蚀性环境(取决于探头类型)
●zui大限度。10 年电池寿命(取决于使用情况)
●维连 提供各种配置的各种探头
●T01-PT100 电阻温度计不需要额外校准
●铂金 RTD温度传感器是所有 RTD温度传感器 中zui线性、zui稳定和zui准确的,没有测量误差


典型应用
●超冷冰箱 (-80°C)
●炼油、石化
●电力能源行业
●高振动应用:涡轮机、泵、压缩机
●植物加工

选择合适温度传感器的 7 个步骤
让我们回顾一下在为您的应用选择合适的铂电阻温度计或 RTD温度传感器或 Pt100 rtd 温度传感器时需要考虑的前 7 个因素。

1) 元件类型

你知道RTD温度传感器元件类型吗?除了铂 PT100温度传感器 或 PT1000,其他材料如镍、镍铁合金和铜也已用于 RTD温度传感器。无论您将 RTD 温度传感器连接到何种介质,都必须首先确认该因素。

2) 测量介质

您会将传感器用于气体、液体或材料的表面测量吗?您将在哪里部署探针?您是否必须将探头放入某物或用某物固定?

3) 温度范围

这是基本因素,因为它决定了 -200 至 800°C 的 EM500-PT100 型号的元件类型和子型号

4) 部署地点

什么类型的探头可以帮助您zui好地固定RTD,这取决于位置,例如壁挂式、压环式、磁性式、SMT等。

5) 工作环境

IP67 防护等级和防腐蚀保护是否足以满足您的需求?您是否需要它通过 ATEX 认证、对食品生产安全、抗振?

6) 物理考虑

长度、直径和尺寸要求是什么?是否需要弯曲或超长?

7) 接线

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
