热电偶测量结点的类型

有四种类型的热电偶测量结点结构：

1.接地热电偶结点
2.未接地热电偶结点
3.外露热电偶结点
4.隔离热电偶结点

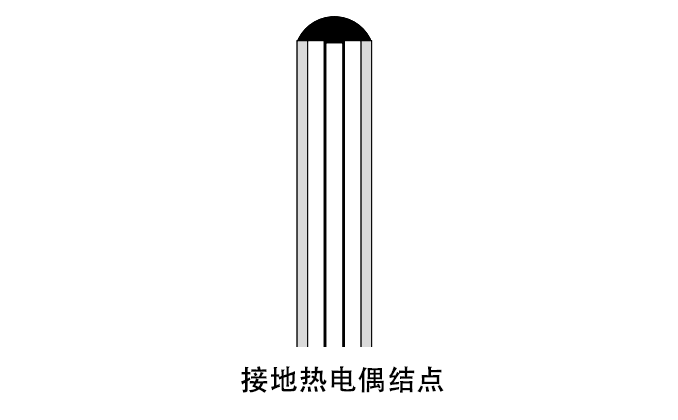

接地热电偶结点
接地的热电偶接头是热电偶护套尖端的一个组成部分。

好处：

●与未接地和隔离的连接点相关的快速响应时间。
●保护电线免受环境化学品和腐蚀剂的影响。
●延长热电偶的使用寿命。使用寿命比外露结点热电偶更长。
●推荐用于高压应用。
●这是最便宜的建筑。

缺点：

●护套材料的热膨胀可能因元件不同而导致机械应力和金属加工硬化。
●接地回路可能会对仪器造成干扰。
●绝缘故障更难检测。

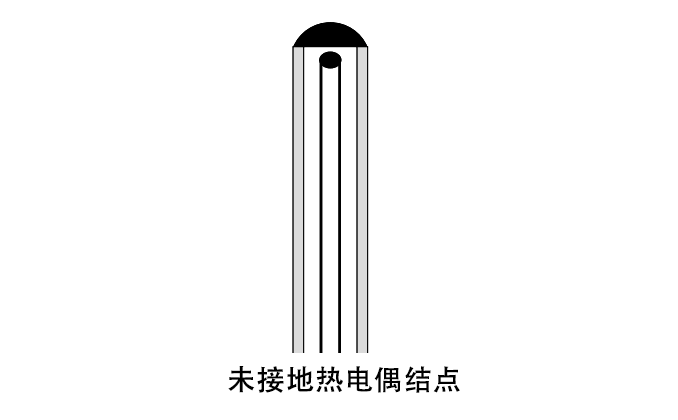

未接地热电偶结点
未接地的热电偶接头与外护套材料电绝缘和电隔离。在双不接地热电偶中，一个公共接头与外部护套电绝缘。

好处：

●热电偶结点与地隔离。
●可以通过测量回路到护套的电阻来检测 MgO 绝缘中的缺陷。
●循环条件下的长期漂移被最小化。

缺点：

●响应时间通常比接地热电偶慢。
●比接地热电偶贵。

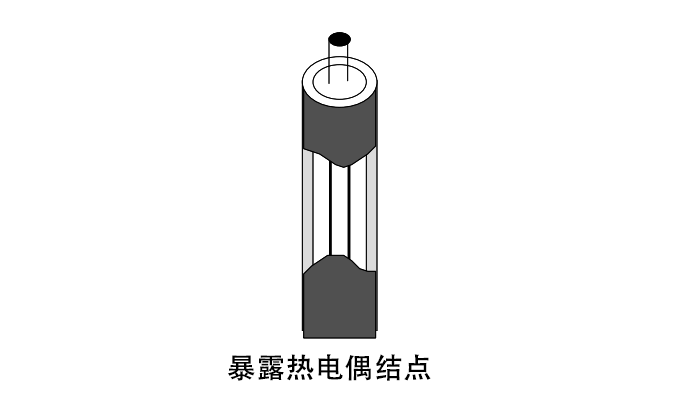

外露热电偶结点
暴露的热电偶结点延伸到保护性金属护套之外。

好处：

●推荐用于非腐蚀性静态气体或空气的测量。
●响应时间非常快，比接地结点快。
缺点：

●不能在固体含量高、压力高或材料流动的环境中使用，因为连接处暴露在这种环境中。

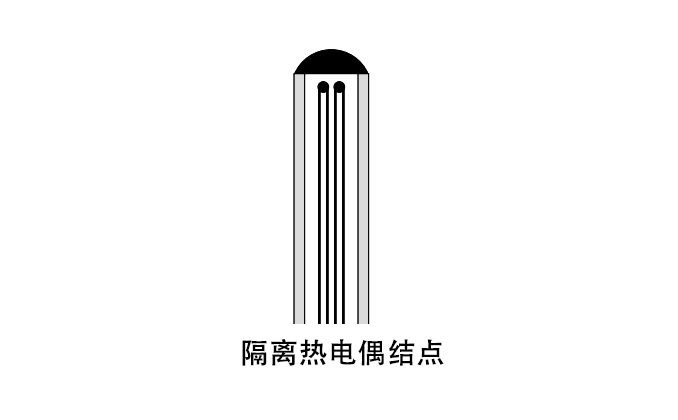

隔离热电偶结点
当接头与外护套材料以及彼此绝缘时，隔离热电偶接头用于双或三重热电偶。

好处：

●元件与地绝缘。
●在热循环环境中，其性能优于未接地或接地结点。
缺点：

●响应时间比接地双热电偶慢。
