管件类型有哪些

2021-09-15       来源:www.weilianchina.com

管件类型有哪些

设计用于将管子连接到管螺纹的管件称为连接器。设计用于将一根管子连接到另一根管子的管件称为接头:
管件类型有哪些 维连电子
如果管接头将不同尺寸的管子而不是相同尺寸的管子连接在一起,则称为异径管接头。

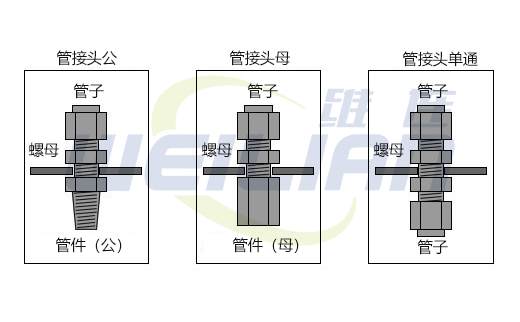

管接头和接头主题的一个变体是隔板配件。隔板配件设计用于安装在面板或外壳上钻出的孔,以便为流体管线穿过面板或外壳的壁提供途径。从本质上讲,隔板接头和普通接头之间的唯一区别是接头的额外长度和用于将接头锁定到孔中的特殊螺母。下图显示了三种类型的隔板配件:
管件类型有哪些 维连电子

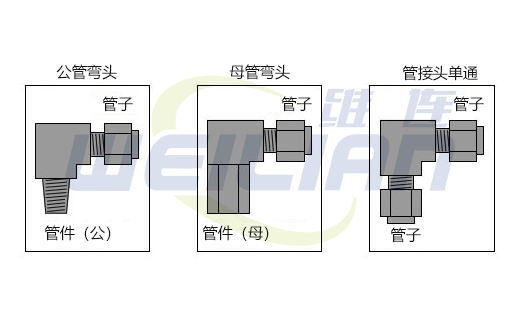

管弯头是带弯头的管接头。这些对于在管道运行中转弯很有用,而不必弯曲管道本身。与标准连接器一样,它们可以终止于公管螺纹、母管螺纹或另一个管端:
管弯头 维连电子
上图中显示的这些弯头都是 90 度,但这不是唯一可用的角度。45 度弯头也很常见。

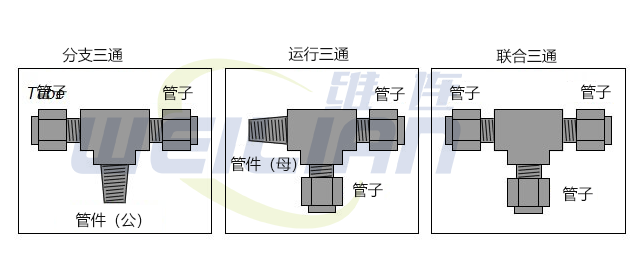

三通接头将三个流体管线连接在一起。三通可能有一个管端和两个管端(分支三通和三通),或三个管端(联合三通)。分支三通和运行三通之间的唯一区别是管端相对于两个管端的方向:
三通接头 维连电子
当然,支管三通接头也有内螺纹版本。联合 T 恤主题的一个变体是十字架,将四根管子连接在一起:
十字接头 维连电子
特殊的管接头用于终止管连接,因此它们被密封而不是打开。设计用于密封管接头开口端的部件称为塞子,而设计用于密封开口管端的部件称为盖:
特殊接头 维连电子
例子:

压缩管配件

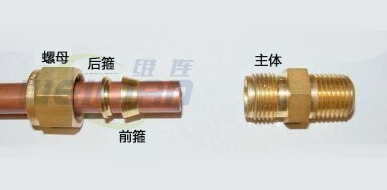

压缩配件用于将一段管子连接到另一根管子上,或连接到薄壁管上,或连接到一件设备(如仪器)上。压缩管接头由三部分组成:主体、套圈和螺母。一些压缩接头使用两件式套圈组件,如下图所示,
压缩管配件 维连电子
就在组装之前,我们看到螺母将如何覆盖套圈组件并将它们推入接头主体的锥形入口:
压缩管配件 维连电子
正确拧紧螺母后,套圈将压缩到管子的外圆周上,在此过程中略微卷曲管子,从而将套圈锁定到位:
压缩管配件 维连电子
注:世伟洛克黄铜仪表管接头安装在 3/8 英寸铜管上。



需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工 邮箱 sales@weilianchina.com
