关于热套管的厚度

2021-09-13       来源:www.weilianchina.com

关于热套管厚度 维连绝缘厚度会影响热套管 U 型长度吗?

热套管尖端必须至少浸入要测量温度的液体中 2 毫米(根据 API 551)

在两相服务中,还建议尖端必须一直到液相以获得更好的测量(PIP 标准:-温度测量标准)

突出 6" 通常作为经验法则,并根据 U 长度计算得出,以便热套管尖端在过程中插入至少 2 毫米或更多。(取决于客户标准)

现在考虑设计温度在后期得到更新。此时,由于温度的变化,绝缘厚度增加。

这种绝缘变化是否会影响热套管 U 型长度?

是的,它确实!!

良好的工程实践是绝缘层和喷嘴之间必须有 100 毫米(4 英寸)的间隙。这在标准情况下是遵循的,因为每当我们需要移除热套管时,如果绝缘层一直到喷嘴,那么我们必须切断绝缘材料才能到达螺栓,这不是一个好习惯。

热套管绝缘厚度

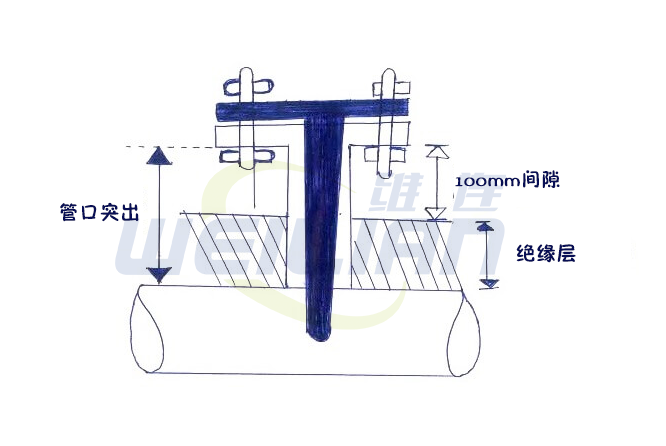

良好的工程实践
关于热套管厚度 维连

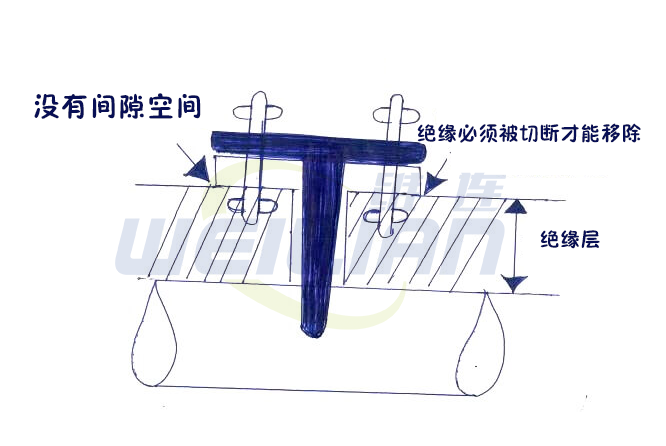

不太好的工程实践!!
关于热套管厚度 维连
因此,对于 0 到 50 毫米之间的绝缘,我们可以有 150 毫米(6 英寸)的标准突出部分

但是当绝缘为 100 毫米时,突出必须增加到 200 毫米(8 英寸)

间隙 (100 mm) = 突出 (200 mm) – 绝缘厚度 (100 mm)
同样,如果绝缘层为 150 毫米,则突出必须增加到 250 毫米(10 英寸),依此类推。

所以关系如下

绝缘(在管道上)>>影响>>突出(喷嘴)>>影响>>U 型长度(热电偶套管)
因此我们必须在购买前的后期交叉验证,这会因绝缘而受到影响!

相应地确保热套管尖端是否按照我们的要求实际与过程接触!!

谢谢阅读 !!

希望这有帮助

一如既往,这是我目前zui好的理解!!如果需要任何更新或更正,我将不胜感激。
