防护等级标准

防护等级由字母 IP 后跟两位数字和一个可选字母组成。根据国际标准 IEC 60529 中的定义，它对电气外壳中防止固体物体（包括手和手指等身体部位）、灰尘、意外接触和水侵入的防护等级进行了分类。该标准旨在为用户提供比防水等模糊营销术语更详细的信息。

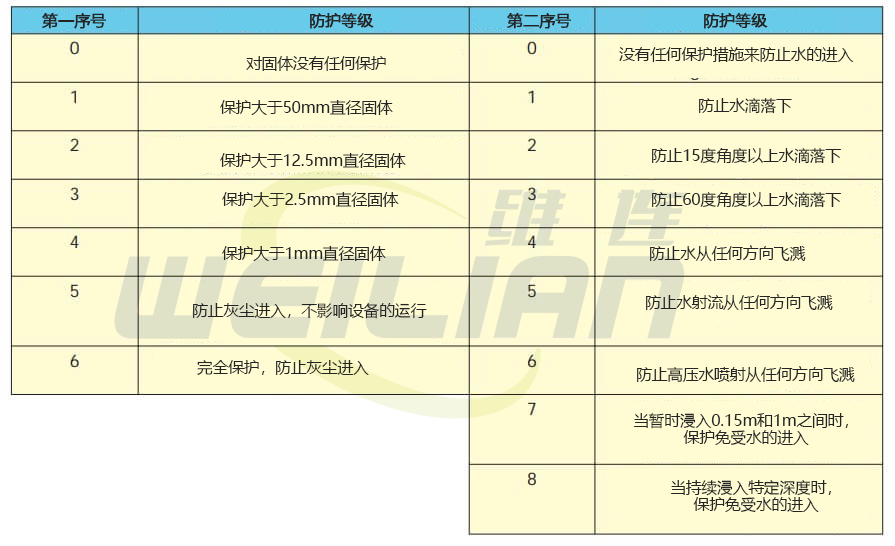

图
数字（特征数字）表示符合下表中汇总的条件。例如，额定 IP22 的电源插座具有防止手指插入的保护，并且在暴露于垂直或接近垂直滴水的指定测试期间不会损坏或变得不安全。IP22 或 2X 是室内使用电气附件设计的典型最低要求。
*字母 IP 的解释在 IEC 60529（Ed. 2.1）第 4.1 条中给出
防护等级标准维连电子
第一位数字：固体
第一个数字表示外壳提供的保护级别，以防止接触危险部件（例如，电导体、移动部件）和固体异物进入。

等级	受保护的对象大小	有效对抗
0	不受保护	没有防止物体接触和进入的保护
1	>50mm	身体的任何大表面，例如手背，但没有防止故意接触身体部位的保护措施。
2	>12.5mm	手指或类似物体。
3	>2.5mm	工具、粗线等
4	>1mm	大多数电线、螺丝等。
5	防尘	不能完全防止灰尘进入，但进入的数量不得足以干扰设备的正常运行；完全防止接触。
6	防尘	无灰尘进入；完全防止接触。

第二位数字：液体

保护外壳内的设备免受有害水的侵入。

等级	受保护的对象大小	有效对抗
0	不受保护	——
1	滴水	滴水（垂直落下的水滴）应无有害影响。
2	倾斜 15° 时滴水	当外壳从其正常位置倾斜最多 15° 时，垂直滴水应无有害影响。
3	喷水	以与垂直方向成 60°以内的任何角度以喷雾形式落下的水不会产生有害影响。
4	泼水	从任何方向溅到外壳上的水都不会产生有害影响。
5	水射流	由喷嘴 (6.3mm) 从任何方向喷射到外壳上的水应无有害影响。
6	强大的水射流	从任何方向以强力射流（12.5 毫米喷嘴）喷射到外壳上的水都不会产生有害影响。
7	浸入深度达 1m	当外壳在规定的压力和时间条件下（最多浸入 1 m）浸入水中时，不得有有害量的水进入。
8	超过 1m 的浸没	该设备适用于在制造商规定的条件下连续浸入水中。通常，这意味着设备是密封的。但是，对于某些类型的设备，这可能意味着水可以进入，但只能以不产生有害影响的方式进入。

IP 评级参考图表

下面是一个易于遵循的参考图表，可帮助您确定您需要或拥有的 IP 等级。

IP号码	第一位数字——固体	第二位数字——液体
IP00	不受固体保护。	不受液体保护。
IP01	不受固体保护。	防止冷凝。
IP02	不受固体保护。	防止与垂直方向小于 15 度的喷水。
IP03	不受固体保护。	防止与垂直方向小于 60 度的喷水。
IP04	不受固体保护。	防止从任何方向喷水。
IP05	不受固体保护。	防止来自任何方向的低压水射流。
IP06	不受固体保护。	防止来自任何方向的高压水射流。
IP07	不受固体保护。	防止浸入深度在 15 厘米到 1 米之间。
IP08	不受固体保护。	防止长期浸入指定压力。
IP10	防止超过 50 毫米的手接触。	不受液体保护。
IP11	防止超过 50 毫米的手接触。	防止冷凝。
IP12	防止超过 50 毫米的手接触。	防止与垂直方向小于 15 度的喷水。
IP13	防止超过 50 毫米的手接触。	防止与垂直方向小于 60 度的喷水。
IP14	防止超过 50 毫米的手接触。	防止从任何方向喷水。
IP15	防止超过 50 毫米的手接触。	防止来自任何方向的低压水射流。
IP16	防止超过 50 毫米的手接触。	防止来自任何方向的高压水射流。
IP17	防止超过 50 毫米的手接触。	防止浸入深度在 15 厘米到 1 米之间。
IP18	防止超过 50 毫米的手接触。	防止长期浸入指定压力。
IP20	防止手指和大于 12 毫米的物体接触。	不受液体保护。
IP21	防止手指和大于 12 毫米的物体接触。	防止冷凝。
IP22	防止手指和大于 12 毫米的物体接触。	防止与垂直方向小于 15 度的喷水。
IP23	防止手指和大于 12 毫米的物体接触。	防止与垂直方向小于 60 度的喷水。
IP24	防止手指和大于 12 毫米的物体接触。	防止从任何方向喷水。
IP25	防止手指和大于 12 毫米的物体接触。	防止来自任何方向的低压水射流。
IP26	防止手指和大于 12 毫米的物体接触。	防止来自任何方向的高压水射流。
IP27	防止手指和大于 12 毫米的物体接触。	防止浸入深度在 15 厘米到 1 米之间。
IP28	防止手指和大于 12 毫米的物体接触。	防止长期浸入指定压力。
IP30	免受大于 2.5 毫米的工具和电线的伤害。	不受液体保护。
IP31	免受大于 2.5 毫米的工具和电线的伤害。	防止冷凝。
IP32	免受大于 2.5 毫米的工具和电线的伤害。	防止与垂直方向小于 15 度的喷水。
IP33	免受大于 2.5 毫米的工具和电线的伤害。	防止与垂直方向小于 60 度的喷水。
IP34	免受大于 2.5 毫米的工具和电线的伤害。	防止从任何方向喷水。
IP35	免受大于 2.5 毫米的工具和电线的伤害。	防止来自任何方向的低压水射流。
IP36	免受大于 2.5 毫米的工具和电线的伤害。	防止来自任何方向的高压水射流。
IP37	免受大于 2.5 毫米的工具和电线的伤害。	防止浸入深度在 15 厘米到 1 米之间。
IP38	免受大于 2.5 毫米的工具和电线的伤害。	防止长期浸入指定压力。
IP40	防止工具和大于 1 毫米的细线。	不受液体保护。
IP41	防止工具和大于 1 毫米的细线。	防止冷凝。
IP42	防止工具和大于 1 毫米的细线。	防止与垂直方向小于 15 度的喷水。
IP43	防止工具和大于 1 毫米的细线。	防止与垂直方向小于 60 度的喷水。
IP44	防止工具和大于 1 毫米的细线。	防止从任何方向喷水。
IP45	防止工具和大于 1 毫米的细线。	防止来自任何方向的低压水射流。
IP46	防止工具和大于 1 毫米的细线。	防止来自任何方向的高压水射流。
IP47	防止工具和大于 1 毫米的细线。	防止浸入深度在 15 厘米到 1 米之间。
IP48	防止工具和大于 1 毫米的细线。	防止长期浸入指定压力。
IP50	防止有限的灰尘进入。	不受液体保护。
IP51	防止有限的灰尘进入。	防止冷凝。
IP52	防止有限的灰尘进入。	防止与垂直方向小于 15 度的喷水。
IP53	防止有限的灰尘进入。	防止与垂直方向小于 60 度的喷水。
IP54	防止有限的灰尘进入。	防止从任何方向喷水。
IP55	防止有限的灰尘进入。	防止来自任何方向的低压水射流。
IP56	防止有限的灰尘进入。	防止来自任何方向的高压水射流。
IP57	防止有限的灰尘进入。	防止浸入深度在 15 厘米到 1 米之间。
IP58	防止有限的灰尘进入。	防止长期浸入指定压力。
IP60	防止灰尘进入。	不受液体保护。
IP61	防止灰尘进入。	防止冷凝。
IP62	防止灰尘进入。	防止与垂直方向小于 15 度的喷水。
IP63	防止灰尘进入。	防止与垂直方向小于 60 度的喷水。
IP64	防止灰尘进入。	防止从任何方向喷水。
IP65	防止灰尘进入。	防止来自任何方向的低压水射流。
IP66	防止灰尘进入。	防止来自任何方向的高压水射流。
IP67	防止灰尘进入。	防止浸入深度在 15 厘米到 1 米之间。
IP68	防止灰尘进入。	防止长期浸入指定压力。
IP69K	防止灰尘进入。	防止蒸汽喷射清洗。

参考
1. IEC 60529，“外壳提供的防护等级（IP 代码）”，Ed。2.1（日内瓦：国际电工委员会，2011）
2. IEC 60529（第 2.1 版），第 4.1 条。

需要更多资讯可以联系我们维连工程师。电话/微信18717811268 黄工邮箱 sales@weilianchina.com
