计算温度变送器输出

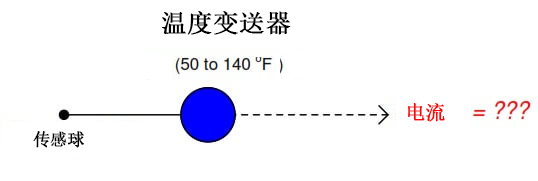

电子温度变送器的范围为 50 至 140 华氏度，并具有 4-20 mA 输出信号。如果测得的温度为 79 华氏度，则计算此变送器的电流输出。

我们正在使用标准的 4-20mA 转换公式解决这个问题。

首先，我们将建立一个描述该温度变送器功能的线性方程：

使用线性函数的完整上升溢出计算并代入该方程的斜率 (m) 值：

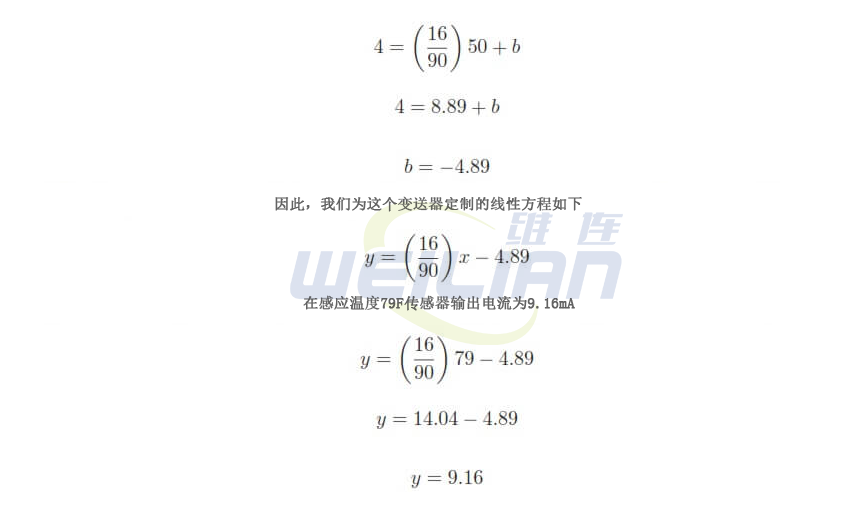

此示例的 y 截距值将与之前示例不同，因为测量范围不是基于零的。但是，找到该值的过程是相同的——将任何相应的 x 和 y 值插入方程并求解 b。在这种情况下，我将对 y 使用 4 mA 的值，对 x 使用 50 o F 的值：

我们可以应用与流量计示例相同的替代解决方案来解决这个问题：首先将过程变量转换为简单的“每单位”比率或测量范围的百分比，然后使用该百分比计算以毫安为单位的电流。
这个例子的“棘手”方面是温度测量范围不是从零开始的。

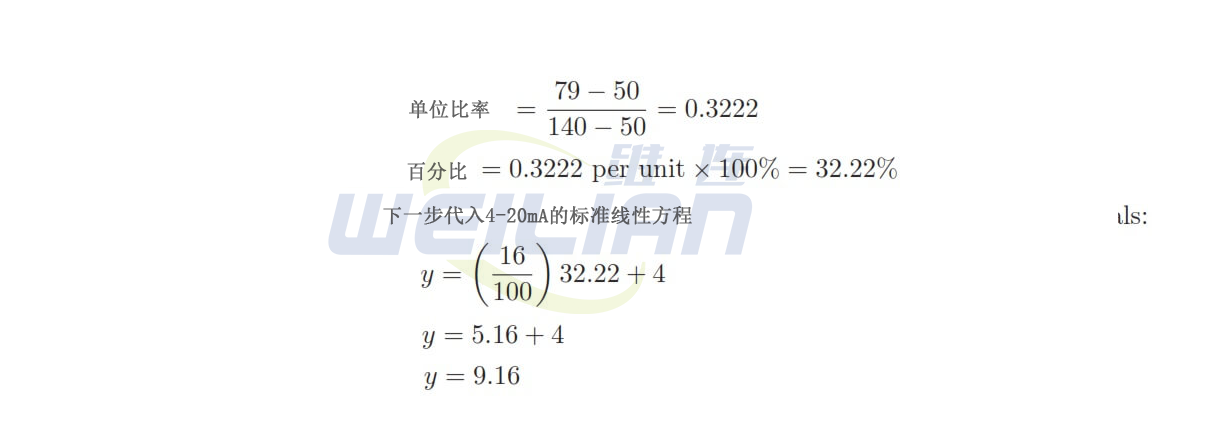

将 79 华氏度转换为 50-140 华氏度范围的百分比要求我们首先减去实时零值，然后除以跨度：

同样，我们得到了完全相同的变送器输出电流数字：在 79 o F 的测量温度下为 9.16 毫安。

通过首先为相关变送器设置“定制”线性方程或通过将测量值转换为百分比并使用“标准”电流线性方程来计算变送器电流的选择是任意的。

任何一种方法都会产生准确的结果，尽管如果必须计算许多不同的电流值，“定制方程”方法可能会节省时间。
