计算RTD温度传感器的温度系数

2021-09-10       来源:www.weilianchina.com

计算RTD温度传感器的温度系数 维连计算RTD温度传感器的温度系数

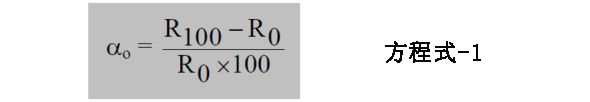

RTD温度传感器基于金属电阻随温度增加的原理。的电阻温度系数为电阻式温度检测器(TCR)(用α表示ø),通常定义为在0℃至100℃,由RTD温度传感器,R的电阻划分的范围内每摄氏度的平均电阻变化o,在 0 °C。
计算RTD温度传感器的温度系数 维连
在哪里,

R 0 = 0 °C 时的 rtd 电阻(欧姆),和

R 100 = 100 °C 时的 rtd 电阻(欧姆),

注意:这里我们只讨论 RTD PT100。温度传感器
计算RTD温度传感器的温度系数 维连

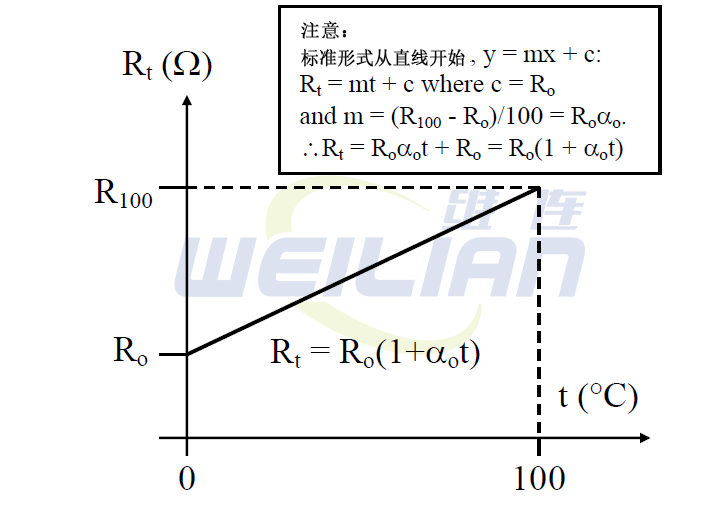

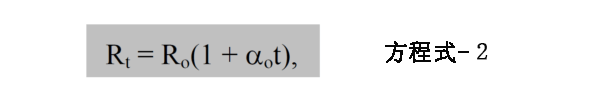

作为第一个近似值,电阻和温度之间的关系可以表示为(见图 2):
计算RTD温度传感器的温度系数 维连
其中: R t = rtd 在温度 t 下的电阻(欧姆),
R o = 0 °C 时的 rtd 电阻(欧姆),和

α o = 0 °C 时的电阻温度系数 (TCR)(每 °C)

例子

铂 RTD PT100 在 0 °C 下测量为 100 Ω,在 100 °C 下测量为 139.1 Ω。
计算 RTD 在 50 °C 时的电阻。
计算铂的 TCR。
计算电阻为 110 Ω 时的温度。
计算RTD PT100的温度系数
从方程 - 1 :

计算RTD PT100的温度系数

计算 RTD 在 50 °C 时的电阻
从方程 - 2 :

R 50 = R o (1 + αt) = 100(1 + 0.00391×50) = 119.55Ω

计算电阻为110欧姆时的温度
从方程 - 2:

Rt = Ro(1 + αt) ⇒ 110 = 100(1 + 0.00391t)

Rt =1 + 0.00391t = 1.1 ⇒ 0.00391t = 0.1 ⇒ t = 25.58 °C。
