如何将 2 线 RTD温度传感器 转换为 3 或 4 线 RTD?

2021-09-07       来源:www.weilianchina.com

了解如何将 2 线 RTD温度传感器 转换为 3 或 4 线 RTD温度传感器。此程序有助于我们减少 2 线 RTD 的温度测量误差。

你有 2 线 RTD 吗?

的引线电阻的2线RTD影响温度测量并给出了一个相当大的量的误差读取的。如果 2 线 RTD 传感器和变送器之间的距离更大,那么您的误差就会更大。

例如,如果实际过程温度为 150 摄氏度,则传感器和变送器之间的适中距离会产生较大的测量误差。假设我们可能会得到 154 摄氏度。

这些类型的错误是不可接受的。在工业测量应用中,始终建议使用3 线 RTD或 4 线 RTD 传感器。


您是否因两线 RTD温度传感器而出现较大的温度读数错误?

您是否坚持使用 2 线 RTD温度传感器但希望减少测量的温度误差?

然后,您必须通过3 线 RTD连接或 4 线 RTD 温度传感器连接将 2 线 RTD 温度传感器连接到温度变送器

这真的有效吗?是的。您的错误将大大减少。


此配置是否与使用 3 线 RTD温度传感器 或 4 线 RTD温度传感器 相同?不,它只是帮助您改善 2 线 RTD 的温度测量。

将 2 线 RTD 转换为 3 线 RTD
了解如何将 2 线 RTD 转换为 3 线 RTD温度传感器。

将 2 线 RTD 转换为 3 线 RTD 维连温度传感器
您必须在 RTD温度传感器的任何一个端子和温度变送器的第三个端子之间连接一根额外的电缆

温度变送器必须配置为 3 线 RTD 传感器。

此配置可帮助您降低 2 线 RTD 的温度测量误差。当您无法选择使用 3 线RTD 传感器时,您可以遵循此程序。

注意:此程序不能替代使用 3 线 RTD 传感器。

的测量误差相比,2线RTD时会降低。与 3 线 RTD 相比,测量误差会更大。

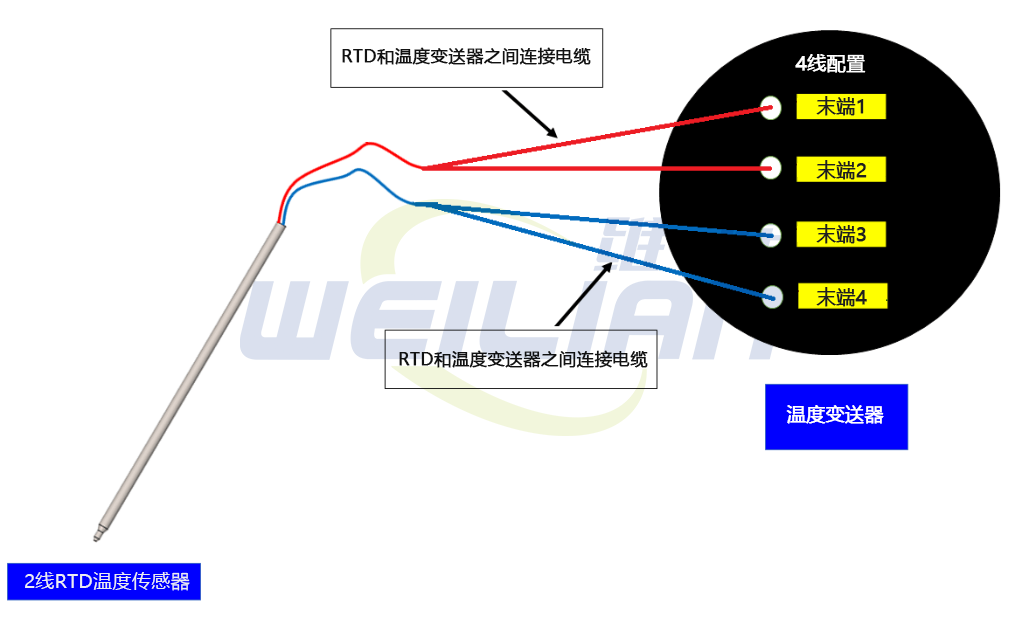

将 2 线 RTD 转换为 4 线 RTD
了解如何将 2 线 RTD 转换为 4 线 RTD。

将 2 线 RTD 转换为 4 线 RTD 传感器 维连温度传感器
您需要两根额外的电缆将 2 根电线连接到温度变送器。

即使我们使用的是 2 线RTD,温度变送器也必须配置 4 线 RTD 传感器。

请注意,此配置只能帮助您减少温度测量误差,不建议更换 4 线 RTD 传感器。它只是减少了 2 线 RTD 的测量误差。
