热敏电阻温度传感器在火警中提供温度检测

2021-08-09       来源:www.weilianchina.com

热敏电阻温度传感器在火警中提供温度检测 维连温度传感器热敏电阻温度传感器在火警中提供温度检测


热敏电阻在温度检测中起着至关重要的作用。例如,热敏电阻温度检测可用于火警,以根据温度的突然变化来检测火灾。热敏电阻是由半导体材料制成的温度传感元件,其电阻会随着温度的微小变化而发生较大的变化。与光电探测器或电离报警器不同,热敏电阻只需要加热即可激活。

光电和电离火灾报警器
光电探测器需要浓烟或阴火才能正常工作。火灾产生的浓烟进入带有 LED 灯的警报室。然后烟雾会将光线偏转到光电传感器上,从而触发警报。复杂的电路和所需的腔室增加了制造价格。

虽然火灾报警器中的电离方法在发生炽热火灾时可以有效地向周围的人发出警报,但它也对灰尘或蒸汽敏感,从而导致误报。由于如此多的误报,恼怒的业主将被禁用或完全移除 。 禁用和移除火警警报会增加人身伤害的风险。电离警报器的放射性性质需要在警报器不再工作时进行适当处置。就像光电探测器一样,利用电离方法的报警器中的电路需要复杂的电路,使这种报警器成本高昂。最具成本效益的火灾报警器是利用热敏电阻方法的火灾报警器。热敏电阻温度传感器在火警中提供温度检测 维连温度传感器

火警中的热敏电阻温度检测
与前面的示例不同,热敏电阻方法使用热检测来激活。一旦热敏电阻检测到高温,警报就会激活。热敏电阻温度检测不需要烟雾来激活并且误报更少。热敏电阻使用建筑物的环境温度,并且仅在该温度呈指数增加时才会激活。

在这个火警示例中,热敏电阻方法是可靠的,因为误报很少,警报率更快,但热敏电阻方法也是通用的。使用热敏电阻测量温度的另一种电路是使用惠斯通电桥。

热敏电阻温度检测的多功能性
由于可用的放置选项很多,热敏电阻作为温度探测器在火警示例中用途广泛。热敏电阻火灾报警器可以放置在:

●高蒸汽区域,例如用于乳品厂
●烟雾通常聚集的焚化室和烤箱室
●焊接车间等高温房间
●有大量灰尘和烟雾的工业工作场所

通过战略性放置,热敏电阻方法不会引起不必要的警报,同时在工业工作场所仍然可靠,以确保所有员工在发生火灾威胁时都能安全到达。热敏电阻可以在特定温度下激活。微调允许在它们的放置中具有更大的多功能性。热敏电阻温度传感器在火警中提供温度检测 维连温度传感器

家庭用热敏电阻温度检测
数据 显示了 2009 年至 2011 年住宅火灾的数量及其原因。墙上插座后面的连接引起了所有住宅火灾的大约 9%。虽然相对来说不是很高的数字,但热敏电阻温度检测型火灾报警器是另一个有益的地方。

用于温度检测的热敏电阻非常小,以至于可以制造出足够小的警报器以放置在电源插座后面。如果插座出现高温,引起火灾危险,警报器会提醒周围的人关闭电源或自动关闭电源。



降低热敏电阻警报的成本
由于电路简单且易于构造,利用热敏电阻温度检测方法生产火灾报警器更具成本效益。警报需要一个零件来制造,而不是多个复杂的零件。热敏电阻不含有害物质,可在警报不再工作时轻松处置。

用于温度检测的热敏电阻是通用且具有成本效益的电路。在我们的火灾报警器示例中,我们已经看到,它们由于电路简单而更具成本效益,由于它们有效地检测温度而具有更少的误报,并且由于尺寸小而用途广泛。这些热敏电阻对于温度检测至关重要,不仅在火警中,而且在任何需要温度检测的机器中。尽管有多种类型的温度传感器可用于此应用,但热敏电阻的响应速度非常快且准确。

热敏电阻温度检测的工作原理 - 一个工作示例
使用的零件:

9V电源
1 kΩ 电阻 x2
10 µF 16V 电容
bc548晶体管
1n4001二极管
100k热敏电阻
9V蜂鸣器

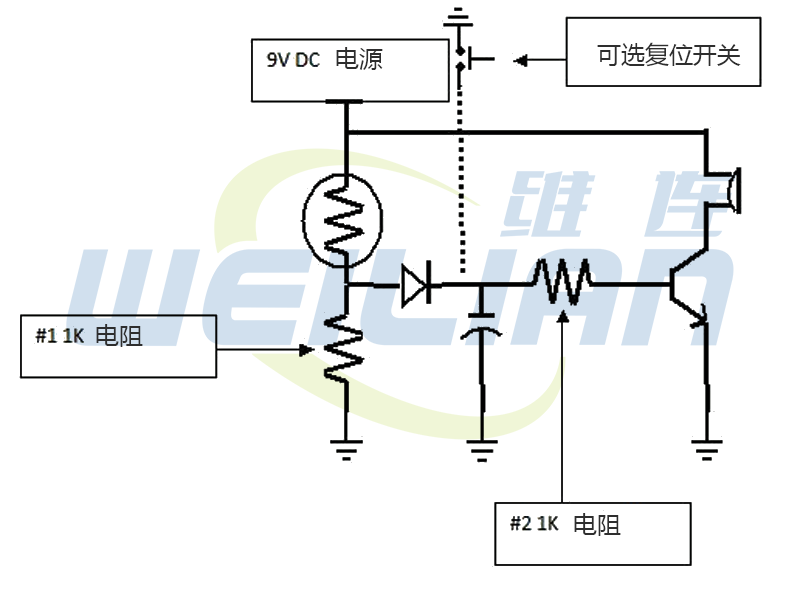

电路原理图:热敏电阻温度传感器在火警中提供温度检测 维连温度传感器

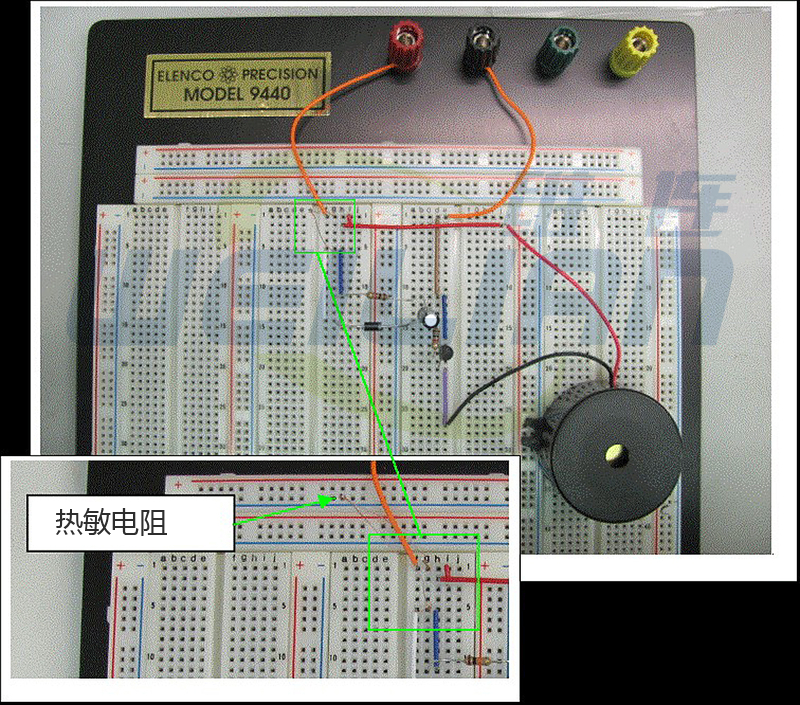

电路板设置热敏电阻温度传感器在火警中提供温度检测 维连温度传感器

概述
电压不断流过蜂鸣器和热敏电阻。当热敏电阻变热时,就像在火灾期间一样,电阻下降,允许正电压通过热敏电阻、二极管和 (#2) 1 kΩ 电阻器。1k 电阻器调节晶体管的电压以确保正常工作。晶体管将接地连接到蜂鸣器,是完成电路所必需的。一旦正电压流过晶体管,它就会“开启”,让蜂鸣器发出声音。

在待机状态下,(#1) 1 kΩ 电阻器将电容器和晶体管的基极接地,因此当没有火灾危险时,蜂鸣器保持关闭状态。电容器用于消除电气“噪音”和一旦开启就保持警报的功能。当电容器充电时,它将提供电压以保持晶体管导通。为了通过可选的复位复位警报,开关使电容器放电,从而关闭晶体管,关闭蜂鸣器。

当热敏电阻达到 8.7 kΩ 时,电路/蜂鸣器激活。热敏电阻需要达到 8.7k 欧姆的温度为 87°C 或 188.6°F。可以使用具有不同 beta 和电阻的热敏电阻来微调电路上的 8.7k 欧姆温度激活点。
