NTC温度传感器-快速和可靠的温度测量

2021-07-23
NTC温度传感器-快速和可靠的温度测量 维连热敏温度传感器NTC温度传感器-快速和可靠的温度测量

NTC热敏电阻技术意味着它们对温度变化具有最高的灵敏度。它们能检测到每摄氏度-3%到-5%的变化,而其他电阻技术,如铂或镍基温度传感器,每摄氏度只能检测不到1%的变化。NTC热敏电阻还提供广泛的电阻值,产生低电压,允许点对点的测量,具有最大的精度。

这些特性使NTC热敏电阻温度传感器成为许多电子设备的理想表面温度传感器解决方案,例如在电力电子、冷却系统控制、消费电子以及许多其他工业和汽车应用。热可靠性和精度在决定电池和逆变器的寿命方面起着至关重要的作用。

抗机械振动
有越来越多的应用涉及在严重振动和需要在非常有限的空间控制高功率电平和高电压。这里需要具有指定的电气和机械性能值的健壮的NTC传感器,这就是为什么维连开发了大量选择的NTC热敏温度传感器凸耳热敏电阻。

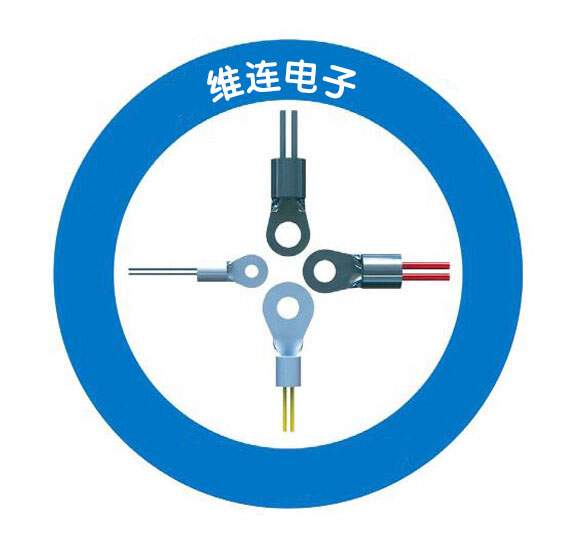

耳使热敏电阻可以很容易地连接到金属表面的系统使用一个螺丝。它们通常直接安装在散热器、电池杆、高压轨道、大电流插头连接器或外壳上。NTC TR系列产品包括M2到M6接线端子,更大的版本可作为定制解决方案。

NTC芯片本身位于耳套内,具有适当的导热和电隔离安全机制。采用绝缘导线,NTC热敏电阻提供良好的热连接,可以持久地承受高达150°C的工作温度。

耳片和端子的电气性能在最终装配中是至关重要的。为了满足特定的设计要求,有很多标准尺寸和定制选项可供选择。例如,在一个小外形的封闭凸耳环中使用镍导体,可以减少最终组件的热梯度,这可能是很重要的,特别是对于散热器的温度测量。

为了检测传导高压和电流的元件上的温度,需要在传感器表面或凸耳和NTC温度传感器的端子之间设置较高的绝缘电压。例如,维连的NTC温度传感器 TR系列提供高达5kV的交流绝缘电压,为其提供了一个关键的优势,特别是在与电动汽车相关的应用,如车载充电器(OBCs), DC-DC逆变器,充电器插头和插座,充电情况,离合器和电动牵引电机,电池和电池管理系统(BMS),直流链路电容器的温度控制。

这些应用通常需要较高的机械强度,这可以通过更大的凸耳和更厚的线段来实现,当连接到汽车连接器时。由于机械参数最小化,迷你凸片版本提供了卓越的反应时间和较低的温度梯度,使其非常适合空间有限的模块,例如LED照明。由于电路设计和电缆管理需求的限制而引起的机械应力的影响,可以使用直角凸耳和柔性多芯导线来缓解。

NTC温度传感器的选择不仅基于电气标准,还基于螺杆尺寸和线材厚度的选择。它也可以调整电缆长度,电缆绝缘剥离焊接,有加强电缆绝缘(如热收缩或硅胶管),包括电缆线束和集成任何数量的插头连接器,以更容易的终端设备生产或连接控制板。
维连的产品具有CE认证,IATF16949(2016认证和rohs兼容版本(无一例外)。咨询电话:18717811268
